ของฝากวันนี้บอกเล่าเรื่องเกี่ยวกับระบบสายสัญญาณให้ฟังแล้วกันนะ หลายๆ
คนคงเคยทำระบบเครือข่ายมาบ้าง และคงสงสัยอยู่ว่าบางครั้งเขาใช้สายธรรมดา
บางครั้งใช้สาย Cross บ้าง แล้วสองสายนี้แตกต่างกันอย่างไรบ้าง
ลองมาดูลักษณะการเชื่อมต่อภายในของสาย UTP 8
เส้นที่ว่าก่อนดีกว่าว่าเป็นยังไงบ้าง

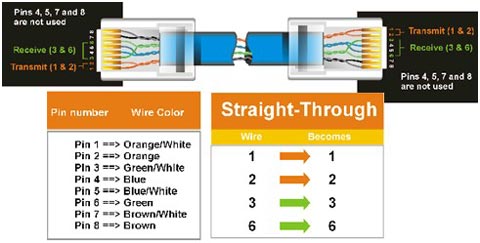

ดูรูปเลยแล้วกัน ถ้าเป็นการเข้าสายแบบธรรมดาหรือที่เขาใช้กันทั่วไป
จะเป็นการต่อแบบที่ 1 ไป และ 2 ไป 2 จนถึง 8
ส่วนการไล่สีก็จะมีเป็นมาตรฐานกลาง ๆ ในการ ใช้ดังที่แสดงอยู่นั่นแหละ
อันนี้เขาจะใช้เชื่อมต่อระหว่าง เครื่องคอมพิวเตอร์มาที่ HUB หรือ Switching

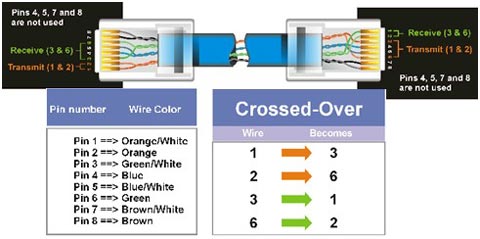

ส่วนข้างล่างนี้เป็นการเข้าสายที่เราเรียกว่า Cross Cable นั่นเอง
สังเกตว่าจะเป็นการสลับระหว่าง 1,2,3,6 ซึ่งเขา
มักจะใช้ในกรณีของเชื่อมต่อระหว่าง HUB-to-HUB โดยที่ไม่ผ่านทาง Uplink Port
คือ ต่อจาก Port ธรรมดาไป Port ธรรมดา เขาต้องใช้สาย Cross
และเราสามารถนำมาดัดแปลง
ใช้กับเครื่องคอมพิวเตอร์สองเครื่องที่ต้องการต่อเป็น เครือข่ายโดยผ่านทางสาย
UTP ได้โดยการใส่ LAN Card ลงที่เครื่องทั้งสองแล้วใช้สาย Cross
ในการเชื่อมต่อเครื่อง ทั้งสองให้เป็นระบบเครือข่ายโดยไม่ต้องใช้ HUB ก็ได้
ส่วนสายอีก 4 เส้นที่เหลือคือ 4,5,7,8 ก็ไม่ต้องไปสลับอะไรกับมันก็ได้
เพราะว่าไม่ได้ใช้ในการส่งสัญญาณนะจ๊ะ..
|
