El contador va a realizar su función, pero debemos controlar el número de eventos o el tiempo en que los cuenta, para lograr una utilidad en la instrumentación.
Como vimos en clase, esto se logra mediante una puerta que podremos abrir o cerrar de forma controlada mediante unos biestables.
Dichos multivibradores se configuran con unos candados y por ello solo pueden ser cambiados de estado una vez, y además en secuencia mediante las señales de arranque y paro. Para lograr una nueva cuenta se deberán restablecer ambos, además de poner a cero el contador, lo que veremos posteriormente en clase.

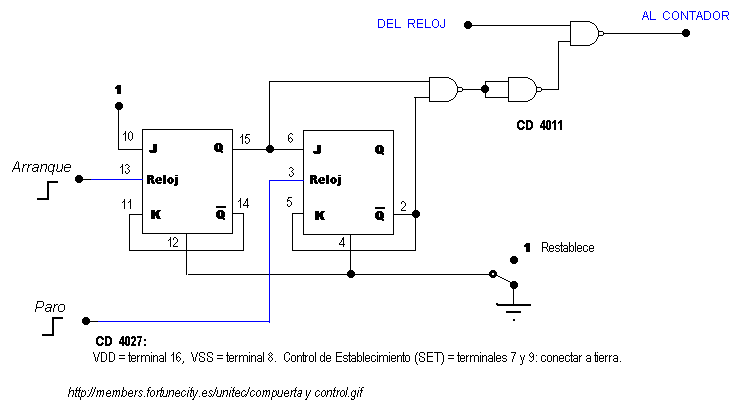

Te propongo el circuito mostrado en la siguiente figura, donde se emplean los siguientes integrados CMOS:
CD 4027 : Multivibrador Biestable J - K Doble, con entradas de reloj, restablecimiento y establecimiento independientes. Se dispara con el flanco de subida.
CD 4011 : Cuatro compuertas NO - Y.

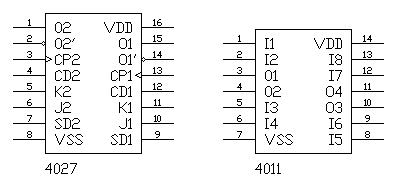

Si deseas hacer modificaciones de acuerdo a tu disposición en la tablilla, en la figura siguiente está la configuración de las terminales de ambos:



Si no deseas emplear los integrados que te propongo o si quieres ver las especificaciones a detalle, en las PCs del Laboratorio de Electrónica, el manual correspondiente a integrados CMOS se llama DL 131-D.pdf
