สวัสดีครับ ผมชื่อวัชชระ ชินเศรษฐวงศ์

เมื่อประมาณกลางปี 2547 ผมได้เริ่มทำการสร้าง เครื่องปั่นไฟพลังลม โดยได้ซื้อแบบวิธีการทำจากทางอินเตอร์เน็ต  อาจารย์ชาตรี พรจรรยาได้กรุณาให้คำแนะนำเกี่ยวกับเรื่องไฟฟ้ากับผมซึ่งไม่มีความรู้ด้านไฟฟ้าเลย  ผมได้ทำการศึกษาเกี่ยวกับ กังหันลมมากขึ้นและได้เริ่มทำโปรเจกนี้อย่างจริงจังในกลางเดือนมิถุนายน 2547

สำหรับผม ผมคิดว่านี่คือโปรเจกที่ดี สนุก และให้ความรู้ ผมจึงขอนำเสนอรูปถ่ายต่างๆในช่วงการทำโปรเจกนี้ครับ

ขนาดของกังหันลม:  3 เมตร ที่ Tip Speed Ratio = 8

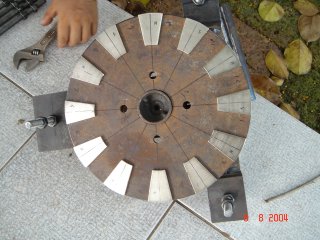

ขนาดของ Rotor:  12 นิ้ว 2 ชุด โดยใช้แม่เหล็กถาวร 12 ชิ้นต่อชุด
ชนิดของ Alternator:  Axial Flux Alternator

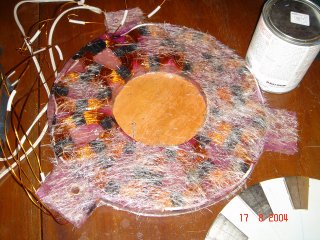

จำนวน coil: 10 coils โดยใช้เส้นลวดเบอร์ 15 ขด 80 รอบต่อ coil ต่อกันแบบ star ที่ 5 เฟส
ผลิตกระแสไฟรวมประมาณ 500 Watt ที่ไฟ 12 Volts

เรื่องยากที่สุดสำหรับผมคือ การทำใบพัดของกังหันลม ไม้ที่เลือกซื้อควรเป็นไม้เนื้ออ่อนที่มีความตรงและเบา  การทำครั้งแรกเจอไม้ที่บิดงอจึงจำเป็นต้องทำใหม่




เมื่อวันจันทร์ที่ 16 สิงหาคม 2547 ผมได้ประกอบ Alternator เพื่อทดสอบเป็นครั้งแรก  การทดลองกระทำโดยใช้มือหมุนให้เร็วที่สุดเท่าที่ทำได้  ผลคือได้ไฟประมาณที่ 11.4 volts
แต่เนื่องจากขาดเครื่องมือวัดจึงไม่สามารถทราบ amp และรอบในช่วงนั้น  แต่อย่างไรก็ตามผมได้พิสูจแล้วว่ามันสามารถผลิตไฟได้จริง

ผมกำลังจะสร้างเสาสูงประมาณ 20 เมตรเพื่อยกมันขึ้นไปให้สูง จะแจ้งความคืบหน้าให้ทราบเป็นระยะๆครับ

วันอาทิตย์ที่ 22 สิงหาคม ผมได้ใช้เวลาทั้งวันประกอบและทดลองการทำงานของกันหันลม  เสาที่ใช้ในการทดลองเป็นเสาสูง 2 เมตร  ก่อนอื่นที่
ต้องทำคือการถ่วงน้ำหนักของใบพัด


ผมซื้อตะกั่วแท่งมา 1 ก.ก. หลอมโดยใช้ไฟจนละลายหลังจากนั้นก็เทลงแบบซึ่งทำขึ้นมาง่ายๆจากดินเหนียว  หลังจากนั้นก็นำตะกั่วมาทดลองถ่วงตามตำแหน่งต่างๆ ซึ่งในที่สุดก็ทำได้สำเร็จโดยใช้เวลาประมาณ 3 ช.ม.

การประกอบ Alternator และ Bridge Rectifier ไปได้ดีแต่พบปัญหา การให้ตัวของลูกปืนมากเก็นไป ทำให้ไม่สามารถตั้ง Air Gap ได้ชิดมากโดยดีที่สุดที่ทำได้คือมี Air Gap ฝั่งละ 2~3 ม.ม.

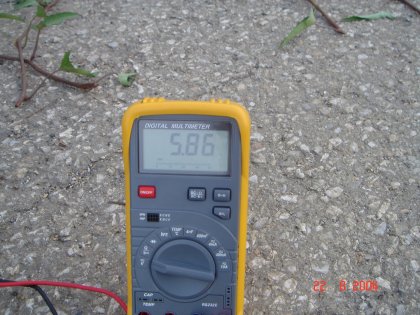

ผมใช้สายไฟเบอร์ 10 ต่อจาก Rectifier และใช้หลอดไฟจากไฟฉุกเฉินในการทดลอง  เนื่องจากผมมีเครื่องมือไม่พร้อมจึงวัดได้แค่ Voltage



ผมสังเกตเห็นได้ชัดว่าช่วงมีจ่ายโหลดให้กับหลอดไฟนั้นการหมุนของใบพัดนั้นหนืดขึ้นพอสมควร  ไฟที่ได้ในช่วงทดลองนั้นดีที่สุดอยู่ที่ประมาณ 8 volts โดยในช่วงนั้นหลอดไฟสว่างอย่างเห็นได้ชัด แต่เนื่องจากลมพัดมาเป็นช่วงๆไฟฟ้าที่ได้จึงผันแปลมากๆ  ผมคิดว่าถ้าตั้งเสาให้สูงน่าจะได้ผลดีกว่านี้มาก

ผมได้อัด video clip ในช่วงกังหันหมุน ดูได้ที่นี่ครับ

แหล่งข้อมูลที่เยี่ยมยอดคงต้องยกให้ที่นี่  และที่นี่

ถ้าอยากทราบข้อมูลเพิ่มเติมเกี่ยวกับ โปรเจกนี้ติดต่อผมได้ที่ wachara@yahooo.com


การยกเสา wind turbine ครั้งแรก
