計算蝸輪蝸桿尺寸 - 含雙導程蝸桿 WORM GEAR

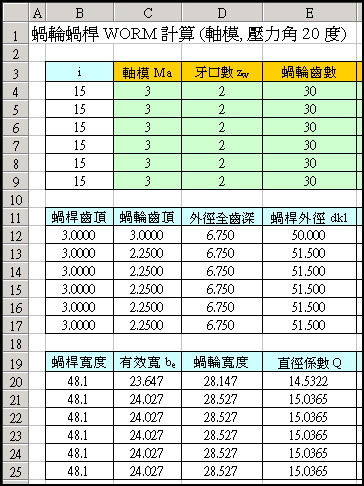

依照指定的 Ma 軸模或 Mn 法模數、Z1 牙口數、Z2 蝸輪齒數、以及蝸桿的節圓直徑，計算蝸輪蝸桿組的中心距，以及各項幾何尺寸。如果有預定的中心距離，可以透過設定蝸輪的轉位係數，將蝸輪蝸桿組的中心距，調整到需要的尺寸。

蝸輪的壓力角，以 20 度為原則。

為了提高傳動精度，製作「雙導程」蝸輪蝸桿是選項之一。本計算工具可同時計算多組蝸輪蝸桿數據，只要指定：大值/中間值/小值模數、大值/中間值/小值蝸桿節圓直徑、蝸桿軸向移動的背隙減少值，即可搭配快速算出可用的雙導程蝸輪蝸桿數據。

參考資料

工研院機械所 WG 蝸輪計算軟體

dd蝸輪蝸桿計算.xls ( < 100 kb 附: 計算公式.pdf 850 kb )

dd雙導程蝸桿計算.xls

下載 dd wormd.xls 試用
