Micro -Torno Mecânico

Apesar de possuir o pequeno torno de bancada (300 mm entre pontos e 120 mm Dmax), eu tinha dificuldades em usinar pequenas peças devido ao risco de proximidade do mandril do torno, dificuldade de enxergar a peça (!) etc. Decidi construir este torno auxiliar, que complementa o trabalho do maior. A peça a tornear é presa no mandril, montado diretamente no eixo de um motor de 1/2 HP,  60 Vcc, velocidade variável (era um motor de unidade de fitas de computador, de 1960, salvo de desmanche).

O avanço longitudinal é elétrico, automático e variável, podendo funcionar manualmente. O cabeçote, com a ponta de corte, pode ser posicionado em diversos ângulos e distâncias, possibilitando, inclusive, torneamento de cônicos. Só me arrependo de não ter construído esse micro-torno 30 anos atrás.

Detalhes Construtivos

Vista lateral, com o cabeçote inclinado

Torneando um pequeno tarugo

Detalhes construtivos da base do torno

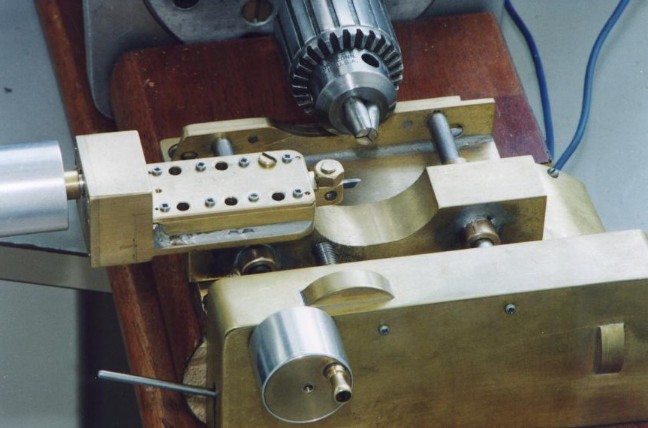

Detalhes do cabeçote e porta-ferramentas

Manoplas de avanço longitudinal e transversal

Vista interna do mecanismo de avanço automático do carro.

Algumas peças usinadas no micro-torno. As peças foram colocadas ao lado de uma moeda de 5 centavos de Real, para efeito de comparação.
