Beste studenten,

Vooreerst wil ik jullie ook nu veel succes en moed wensen bij het studeren.

De site bevat nu ook het vernieuwde deel over de MOSFET's en ook een VERNIEUWD
formularium voor het tweede semester (31-05-04)
.

Je krijgt dit vernieuwde formularium op het examen. Je hoeft het dus niet te downloaden en uit te printen.


Hieronder vinden jullie enkele links die je daar nog altijd bij kunnen helpen:

  1. Een link naar EWB.

       De grootte van de file is ongeveer 3Mb.

        EWBDEMO.zip

  1. Een link naar een Word - document met daarin de te kennen leerstof:

    1e semester downloaden (! Vernieuwd !)

    2e semester downloaden (! Voorlopige versie !

  2. Een link naar een formularium

    1e semester downloaden (! Vernieuwd !)

    2e semester downloaden (!2004!)


  3. Extra oefeningen ! Vernieuwd ! + oplossingen:

    Extra oefening 1 downloaden

    Extra oefening 2 + Multisim file downloaden

    Extra oefening 3 + Multisim file downloaden


  4. Een overzicht van de transistormodellen:

    Overzicht downloaden


  5. Cursusmateriaal(PDF) Verbeterde Versie 20-05-2004

    Cursus H1->H5 downloaden

  6. Oefeningen uit de les op MOSFET en JFET.

    MOSFET downloaden

    JFET downloaden



  7. Mijn e-mail adres:

     wde@denayer.wenk.be

Let op als deze site teveel verkeer kent,
wordt ze tijdelijk offline gebracht, probeer dan later opnieuw !




Korte handleiding voor EWB:

  1. Bouw eerst een schakeling. Eigenschappen van componenten kunnen aangepast worden door er op te dubbelklikken met de linker muisknop.  Bvb. de grootte van de weerstandwaarde veranderen. Ook kan men een component via de rechtermuisknop doen draaien. Je moet de component daarvoor eerst wel selecteren.

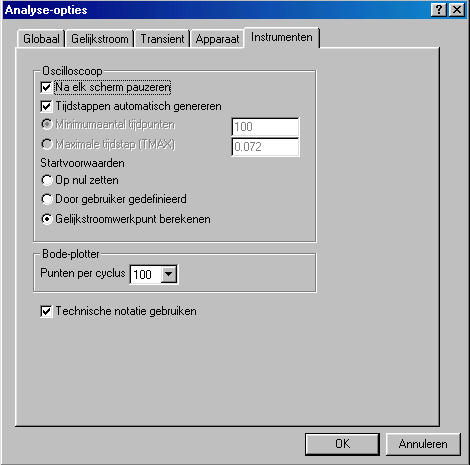

  2. Via "Analyse" --> "Analyse opties" selecteer je het tabblad "Instrumenten" en dan krijg je het volgende scherm:

    Hierin vink je "Na elk scherm pauzeren" aan. Nu zal de oscilloscoop na elk gemaakt beeld pauzeren en zullen de figuren duidelijker zijn.

  3. Zet de schakeling in werking door rechtsboven de knop 0/1 op 1 te zetten. Met pause/resume kan je je schakeling tijdelijk doen stoppen en hervatten. Je oscilloscoop zal zich updaten na elke resume.





  4. Op je schakeling kun je nu verschillende zaken nameten, zowel met Volt- en Ampéremeters als met een osciloscoop. Klik hiertoe op onderstaande knop. Meerdere meetinstrumenten zullen verschijnen.Wacht met je muis boven een knop en er zal verschijnen over welk meetinstrument het gaat.



  5. Je kan nu "beelden" maken van het scherm van je oscilloscoop door op volgende knop te drukken . Deze "beelden" kun je kopiëren en plakken naar Word of Photoshop en bijvoegen in je verslag voor het vak Labo Elektronica .

    Het is maar een suggestie !





  6. Veel plezier ermee !
