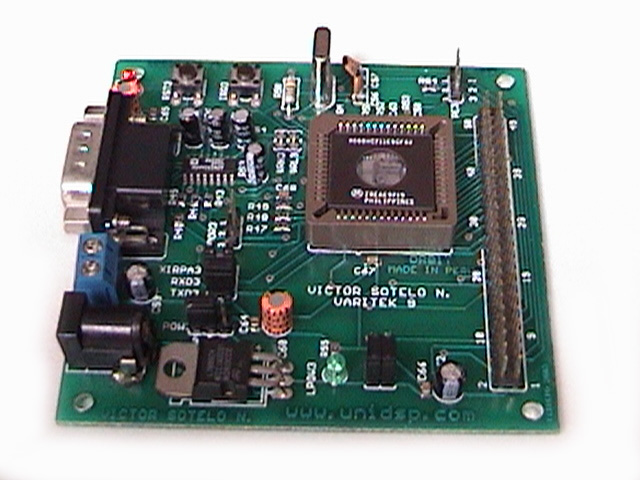

Varitek 9 módulo mini para diseño de equipos de control industrial

El módulo Varitek 9 esta basado en una tarjeta con microprocesador MC68HC11E9, este es un MCU de propósito general de 8 bits, el cual posee un lenguaje ensamblador bastante amplio y fácil de entender, este detalle hace del Motorola un excelente microprocesador de aprendizaje, sin tener que sacrificar funcionalidades como otros MCU de bajo desempeño, además que presenta los principales dispositivos para los ingenieros que entran en el mundo de la programación digital de controladores automáticos.

Puede manejar fácilmente un motores de paso, encendido y apagado de motores o luces, tiene capacidad para extender su memoria hasta 65KB. Utilizando el puerto serial para periféricos puede conectarse a pantallaes LCD, memorias flash o EEPROMS, asi como relojes de tiempo real u otros dispositivos externos.

Entre sus componentes embebidos cuenta con capturadores de eventos, 4 convertidores analógico digitales que le permite hacer medidiciones de nivel utilizando sensores, posee un reloj libre con 4comparadores para la salida de señales sincrónicas, memoria EEPROM de 512 bytes para la captura de data en lugares remotos, esta le permite conservar la información aún cuando ha sido desconectado, tiene una memoria ram de 512 bytes y una memoria de programación por una sola vez OTP de 12KB, además de sus 24 pines que pueden ser programados para I/Os.

• 2 MIPS de performance
•Tecnología HCMOS de 8 bits, Arquitectura Von Newman, 2 buses multiplexados
•52-Pin Plastic (LCC Suffix) )
•12KB × 8 Bits Memoria OTP
•512 B × 8 Bits Programa Regrabable EEPROM 100,000 grabaciones
• 512 b x 8 bits Data RAM Memoria Interna
•1 Timer General de Periodo Programable
•4 Comparadores de Timer con pines de salida
•4 Capturadores de eventos con pines de entrada
• 1 Puerto Paralelo hanshaking
• 1 Acumulador de pulsos
• Unidad de Comunicación Serial asíncrona (SCI) para conexión a la PC
• Unidad de Comunicación Serial síncrona (SPI) para conectar módulos DA externos
• 4 Convertidores Analógicos digitales
• 2 Modos de apagado y de consumo en baja potencia
• 24 pines de entradas y salidas I/O
• 4 Interrupciones externas INT, XINT, Power Drive Protect, Reset

El Varitek 9 viene con un socket de 50 pines para la conexión de memoria externa o periféricos, puede ser conectado a cualquier adaptador de 8 a 12v.

Incluye Tarjeta con procesador HC711E9 y los siguientes elementos:

• Cable de comunicación serial RS232
• Programa Ensamblador ASM
• Monitor de exploración para el código (software de emulación)
• Adaptador AC 220v/5v DC
• Capacidad de trabajo independiente de PC

Precio MCH711E9 S/. 250.00 + I.G.V.
Precio XCH711E9 S/. 350.00 + I.G.V.

Solicita tu donación y recibe el descuento de estudiante

Vea el módulo de desarrollo Varitek 17.
