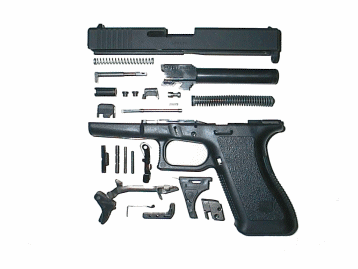

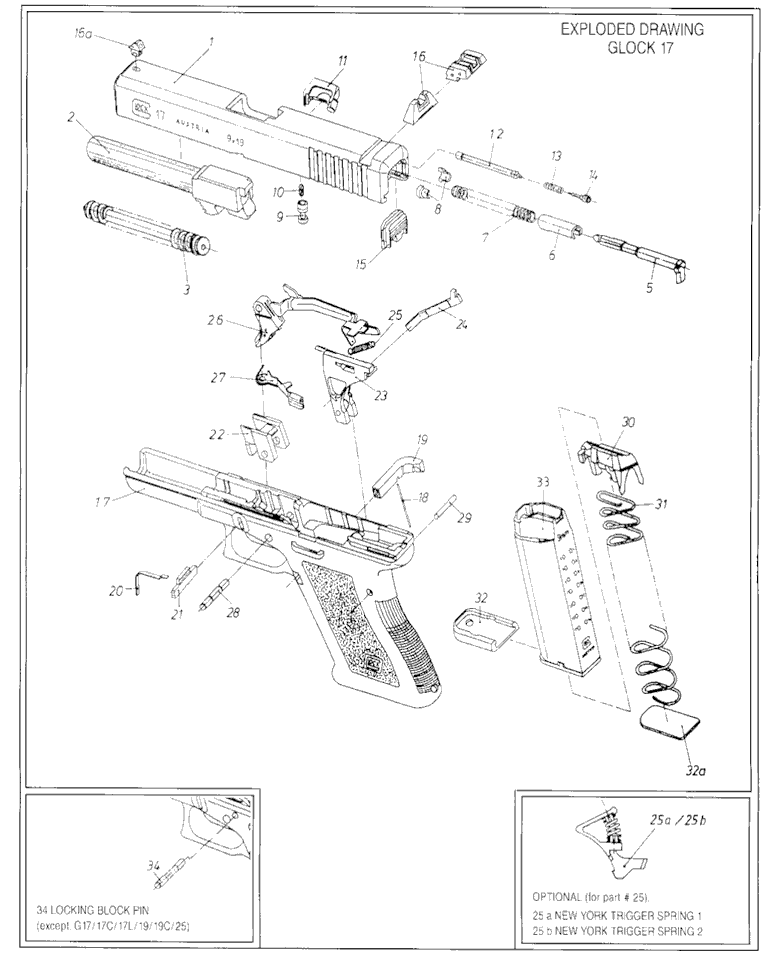

| 1.- Culata 3.- Resorte de cierre 5.- Percutor 7.- Resorte del percutor 9.- Seguro del percutor 11.- Extractor 13.- Muelle del perno de presión 15.- Placa cubierta de la culata 16.- (a) Punto 18.- Muelle del retén del cargador 20.- Muelle de la corredera de bloqueo 22.- Pieza de bloqueo 24.- Resorte de accionamiento 25.- (a) Muelle del disparador "New York" 1 26.- Gatillo con varilla del disparador 28.- Pasador del disparador 30.- Elevador de cartuchos 32.- Base del cargador 33.- Cuerpo del Cargador |
2.- Cañon 4.- Suprimido, incluso #3 6.- Manguito distanciador 8.- Platito de resorte 10.- Muelle del seguro del percutor 12.- Perno de presión 14.- Soporte de muelle 16.- Alza 17.- Armazón 19.- Retén del cargador 21.- Corredera de bloqueo 23.- Unidad de accionamiento con eyector 25.- Muelle del disparador 25.- (b) Muelle del disparador "New York" 2 27.- Palanca de retencón de la corredera 29.- Pasador del mecanismo del gatillo 31.- Muelle del cargador 32.- (a) Plantilla cargador 34.- Clavija de la pieza de bloqueo (excepto: G17/17C/17L/19/19C/25) |
