Ricevitore universale per telecomandi

Quante volte avete visto articoli di ricevitori per telecomandi basati sui chip MM53200 o suI MC14027/8 ???
UNMILIONEDIVOLTE direte voi, è vero, sono stati serviti in tutte le salse 300 MHz a 1 o 2 o 3 0 4 canali , con codifica National oppure con codifica Motorola
a 433.92 MHZ
a impulso o bistabili, etc etc , (ancora oggi gennaio 2000 si vedono articoli in tal senso)
ho perciò realizzato questo ricevitore che ho semplicemente chiamato UNIVERSALE,
perchè permette di adattarsi alle più svariate applicazioni

Riflettendo un pò su questi ricevitori si intuisce che sono troppe le parti comuni:
alimentatore,antenna,dip-switch binari o trinari, modulino ibrido a 300 o 433.92 MHz,chip di decodifica 53200 oppure MC14027/8, circuito integrato CD4013 e naturalmente il relè. Studiandoci un pò su ho realizzato una piastra di fondo dotatata di alimentatore 12/24 volt, morsetti di alimentazione, morsetti per l'antenna e morsetti per l'uscita dei relè.
La scheda di fondo può accogliere un dip switch binario o trinario e importantissimo il modulo ibrido che può avere una frequenza di ricezione a 300 o 433.92 MHZ, completa il tutto un bus su cui poter montare il circuito di decodifica che ci serve in quel momento.
la sottostante tabella spiega bene le possibilità di questo ricevitore:

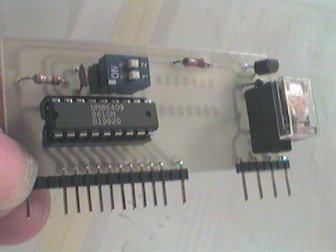

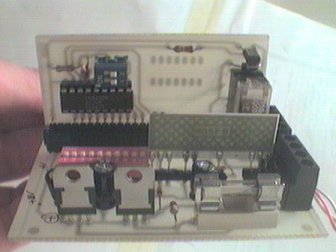

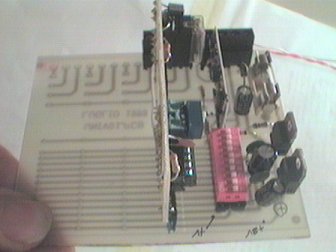

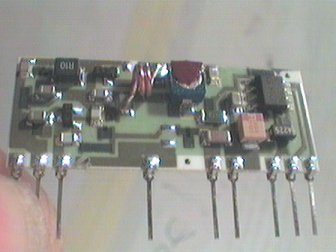

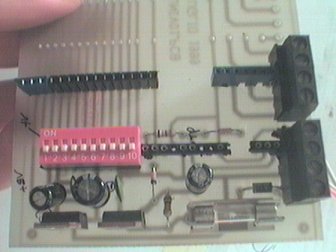

Di seguito alcune foto del prototipo, in configurazione 433.92 MHz, dipswitch binario, MM53200, monostabile 1 canale.
