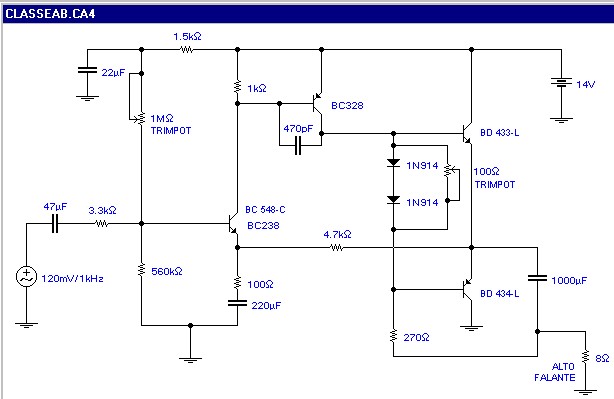

AMPLIFICADOR CLASSE A E CLASSE AB   Este circuito fornece uma potência significativa em alto-falantes de 8 Ohms com potência superior a 5W. O circuito Lista de Componentes

potenciômetro 100K log	vide figuras para:
1-BD433-L	DISSIPADORES PARA BD
1-BD434-L	PARAFUSOS E PASTA
1-BC548	TÉRMICA
1-BC328 - PNP	**********************
2-DIODOS 1N914	1- TRIMPOT 100 R
1-RESISTOR 8,2 OHMS-5W FIO	1- TRIMPOT 1M
1 -RESISTOR 47 OHMS-1W	1- ALTO-FALANTE >10W
1 -RESISTOR 3K3 - 1/4W
1 -RESISTOR 560K-1/4W	6- TERMINAIS ESPADA
1 -RESISTOR 6K8 - 1/4W
1 -RESISTOR 1K5 - 1/4W
1 -RESISTOR 4K7 - 1/4W
1 -RESISTOR 270 OHMS -1/4W
1 -RESISTOR 100 OHMS -1/4W
1- 25uF x 25V
1- 4,7uF x 25V
1- 220uF x 25V
1- 1000uF x 25V
1- 470 pF

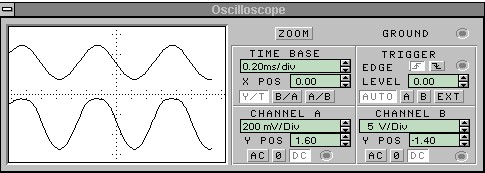

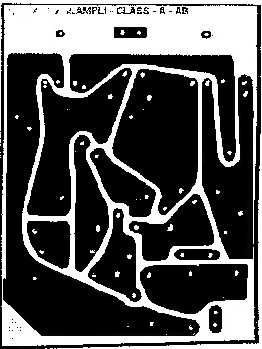

pegue aqui o arquivo para EWB4, configure no EWB os transistores de saída para Icmax=5A e VCEo=22V para ambos.  classab.zip Você pode ensaia-lo no programa prevendo resultados de laboratório como abaixo. Observamos um ganho de tensão elevado e uma baixa distorção devido ao não ajuste dos trimpots. O sinal de saída é medido no resistor de 8 Ohms fazendo o papel do alto-falante. retire aqui arquivo para EWB4 pronto para ensaios.  classab.zip Nosso objetivo é ensaia-lo também com sinal de audio proveniente por exemplo de um Walk-Man. Placa de circuito impresso no tamanho 6,5cmX8,5cm. faça o ajuste do arquivo abaixo. PCI em trilhas grossas favorece a corrosão e economia do percloreto ou ácido. Cada ponto branco é um furo para terminal de componente.  vá para montagem
