Sobre o LogicWorks:
A simulação de circuitos digitais com esse programa é muito simples, quando se executa o programa aparecem as seguintes janelas:
Esta é a barra de menus principal, a partir dela é possível abrir ou iniciar novos projetos e as demais janelas do programa.
Em file se tem opções New design, para se começar um novo circuito e Open design para se abrir um circuito já existente.
Em Tools se tem a opção de se abrir :
Drawing : A janela Schematic onde se desenha o circuito desejado;
LiblO : A janela Parts onde se tem a bibliotecas dos componentes;
Simulator : É a janela que controla a simulação do circuito;
Timing : O lugar onde é plotado os sinais marcados no decorrer do tempo.

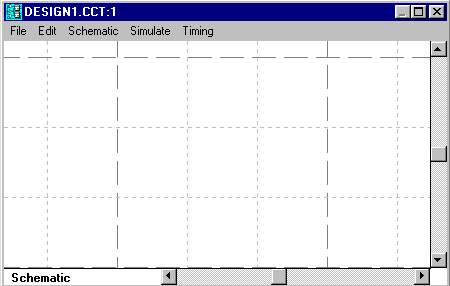

A janela
Schematic é onde será criado ou carregado o desenho do circuito
digital, ela é acionada quando se abre o programa. Nesta janela se tem as opções a
saber:
Em File se tem as opções de fechar o desenho, Close
Design, e as opções de Salvar e imprimir bem parecidas com o da maioria
dos programas conhecidos dispensando maiores detalhes.
Em Edit se
tem a opção Show Tool Palette/Hide Tool Palette que respectivamente
mostra ou esconde a janelinha Palette.
Em Schematic se tem as seguintes opções:
Normal
Size : Exibe a janela no seu tamanho normal;
Reduce to
Fit : Permite visualizar toda a página do Circuito;
Enlarge
: Aumenta o tamanho do desenho;
Reduce
: Diminui o tamanho do desenho;
Magnify
: Acionando essa opção se pode selecionar uma área e dar um zoom sobre ela.
Na janela Timing se verifica os sinais marcados previamente no circuito.
Além dessas são abertas a janela Parts e Palette, na primeira se tem as bibliotecas dos componentes lógicos, na segunda as ferramentas de manipulação deles.
Parts:
|
|
Na primeira figura se vê a janela parts na biblioteca pringate.clf, clicando-se na setinha do lado se mostra todas as bibliotecas, basta então colocar na biblioteca desejada e selecionar o componente, para se visualizar todos se usa a barra de rolagem lateral. Para se conhecer seus componentes basta apenas dar uma explorada por elas, pra auxiliar verifique o pequeno glossário abaixo.
| Binary Probe Binary Switch SPDT Pushbutton SPDT Switch SPST Switch 74XX 7- Segment Display ASCII Display Hex Display Not,Xor, D Flip Flop JK Flip Flop Clock Ground |
Display Binário (0/1) Interruptor Binário (0/1) Interruptor de pressão normalment aberto Interruptor de seleção de duas opções Interruptor do tipo conecta/não conecta Circuitos Integrados da família 74XX Display de 7 segmentos Display de 7 segmentos com lógica do código ASCII Display com lógica numérica Hexadecimal Portas lógicas Inversor e Exclusivo Or respectivamente Flip Flop tipo D Flip Flop tipo JK Gerador de pulsos de onda quadrada Terra |
Palettes:
A janela Palette permite a manipulação dos componentes, descrevendo da esquerda pra direita:
Permite a orientação inicial dos componentes quando surgem, nesse modo os pinos de entrada ficam para o lado esquerdo e o de saída para o direito;
Esta seta permite o posicionamento e deslocamento dos componentes;
O raiozinho permite o apagamento de componente e linhas de conecção;
Esta letra T permite nomear e colocar um sinal na janela Timing ou um estado numa linha de conecção (0/1);
Liga os componentes com linhas grossas;
Liga os componentes com linhas finas;
O mesmo que a opção Magnify descrita anteriormente;
É um display que quando se clica sobre a linha se verifica o valor contido nela (0/1).
