A/D converter per PC

Questo circuito e' un semplice convertitore analogico-digitale collegabile alla porta parallela del PC.
Il convertitore ha 8 ingressi e permette quindi di misurare 8 segnali analogici da 0 a 2.5 volt con una risoluzione di 12 bit. E' possibile comunque misurare anche tensioni piu' elevate applicando sugli ingressi dei semplici partitori.
L'alimentazione viene prelevata dalla porta parallela del PC.

Foto di un mio prototipo non definitivo al 100%:

Descrizione

Il circuito utilizza un convertitore A/D della Maxim siglato MAX147. La tensione di riferimento per il convertitore e' ottenuta tramite un integrato LM385-25 che fornisce una tensione molto stabile di 2.5 volt. Anche se la tensione non e' esattamente pari a 2.5 volt, e' possibile correggere questa differenza dal software. L'alimentazione e' prelevata da 5 piedini di uscita della porta parallela che sono collegati in parallelo utilizzando 5 diodi in modo da evitare qualsiasi danno alla porta del PC. Il consumo di corrente di tutto il circuito e' molto limitato (meno di 1 mA) e la porta parallela puo' fornire questa corrente senza problemi.
In ogni caso, non mi assumo alcuna responsabilita' per eventuali danni derivati dall'uso di questo circuito.

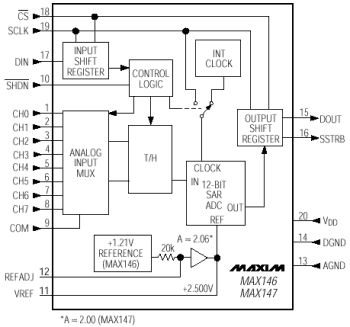

Schema a blocchi del MAX147 e piedinatura

Per avere tutte le informazioni sul funzionamento e l'uso di questo componente consiglio di scaricare il datasheet completo della Maxim

Download

Prelevate questo file contenente il disegno del circuito stampato in formato CIRCAD 98 e gif, l'elenco componenti e un programma di esempio scritto in QBASIC per la gestione del convertitore.

max147.zip

Sono disponibili anche altri 2 software, uno per MS-DOS e uno per Windows, per la gestione di questo convertitore A/D. Questi software sono stati creati da Vincenzo Villa, raggiungibile all'indirizzo: http://VincenzoV.freeweb.org

max147dos.zip (versione DOS)

max147win.zip (versione windows)
