Un semplice circuito facilie da realizzare per programmare i microprocessori della
serie ST626x con il PC. Questo circuito e' una mia realizzazione, basata sullo schema del programmatore originale
della SGS-Thomson. Vengono utilizzati solo 2 circuiti integrati e 3 stabilizzatori di tensione. Una
caratteristica importante del mio circuito e' la presenza di un buffer 74HC244 per proteggere
la porta parallela del computer.

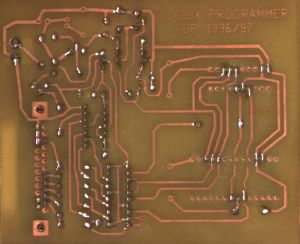

Scaricate subito il file zip contenente lo schema elettrico, il disegno del circuito stampato e
l'elenco dei componenti per realizzare questo programmatore. Gli schemi sono realizzati con il noto
programma Circad della Holophase.

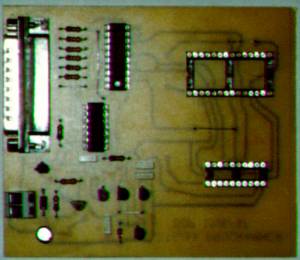

Alla fine, il vostro programmatore dovrebbe essere piu' o meno cosi'....
(Cliccate sulla foto per vederla a pieno schermo)
Buon lavoro! Contattatemi per ogni tipo di chiarimento riguaradante questo circuito.
© Giuseppe Di Paolo '99
Aggiornato luned́ 24 aprile 2000
