Microprocessori ST626x
Caratteristiche principali:
- CPU a 8 bit
- Frequenza di clock massima di 8Mhz
- Alimentazione da 3 a 6 volt
- 4 Kbyte di memoria EPROM/PROM
- 128 byte di memoria RAM
- 128 byte di memoria EEPROM
- Un timer multifunzione
- Un secondo timer con AutoReload (generatore PWM)
- Un convertitore A/D a 8 bit
- Un watchdog digitale
- 6 livelli di stack
- Ingresso di interrupt esterno NMI
I modelli ST6260 hanno:
- Contenitore DIL a 20 pin
- 13 linee di I/O programmabili come:
- Ingresso con o senza resistenza di pull-up
- Ingresso con interrupt
- Uscita open-collector o push-pull
- Ingresso analogico (solo 8 linee)
I modelli ST6265 hanno:
- Contenitore DIL a 28 pin
- 21 linee di I/O programmabili come:
- Ingresso con o senza resistenza di pull-up
- Ingresso con interrupt
- Uscita open-collector o push-pull
- Ingresso analogico (solo 12 linee)

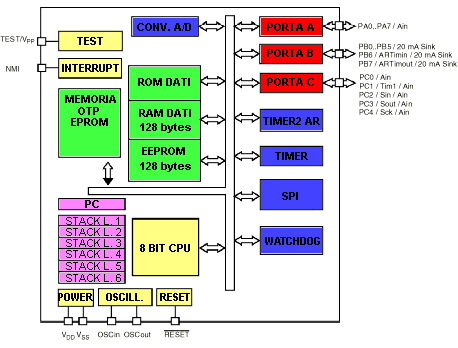

Struttura interna
Piedinatura micro ST626x
