การตรวจเช็คอาการเสียของเพาเวอร์ซัพพลาย

Power Supply ที่อยู่ในสภาพไม่พร้อมใช้งาน จะเป็นสาเหตุให้อุปกรณ์อื่นๆในคอมพิวเตอร์เสียหายได้ โดยเฉพาะ Harddisk ดังนั้นการหมั่นตรวจสอบสภาพของ Power Supply อยู่เสมอ ถ้าพบว่าเสียหายควรซ่อมแซมหรือเปลี่ยนตัวใหม่ ก่อนที่จะสายเกินไป

Power Supply มี 2 แบบ
แบบที่ 1. แบบ Linear มีหม้อแปลงใหญ่ขนาดใหญ่ ตัดวงจรโดย Fuse
แบบที่ 2. แบบ Switching มี Transistor ทำหน้าที่ตัดวงจร
2.1 แบบ XT มีขนาดใหญ่ มีหัวเดียว 12 เส้น มี Switch ปิด-เปิดอยู่ด้านหลัง Power Supply
2.2 แบบ AT เล็กกว่า XT มีหัวเสียบ 2 หัว คือ P8 , P9 มีสวิทช์ปิด-เปิดโยงจาก Power Supply มายังหน้า Case (ราคาประมาณ 450 บาท)
2.3 แบบ ATX มีหัวเสียบเดียว 20 เส้น ไม่มี Switch ปิด-เปิด เมื่อสั่ง Shut Down จาก Program เครื่องจะปิดเองโดยอัติโนมัติ (ราคาประมาณ 600-800 บาท)

* ถ้าต้องการตรวจสอบการใช้งานในขณะที่ไม่ได้ต่อกับ Mainboard ให้ Jump สายสีเทา (หรือสีเขียว) กับสีดำ พัดลมของ Power Supply จะหมุน แสดงว่าใช้งานได้


การใช้มิเตอร์วัดไฟ Power Supply
ดำ + ดำ = 0 V
ดำ + แดง = 5 V
ดำ + ขาว = -5 V
ดำ + น้ำเงิน = -12 V
ดำ + ส้ม = 5 V
ดำ + เหลือง = 3.3 V
ดำ + น้ำตาล = 12 V

* เข็มมิเตอร์ตีกลับ ให้กลับสาย ใช้ค่า ติด -

*AC=220 V (L กับ N)
L1 380 Vac
L2 380 Vac
L3 380 Vac
N Nutron , G ไม่มีไฟ
*230W (23A) - 300W (30A)
โดย W=V*I
ส่วนของ Power Supply ที่สามารถตรวจซ่อมได้
1. Fuse
2. Bridge
3. Switching
4. IC Regulator
5. C ตัวใหญ่
6. IC

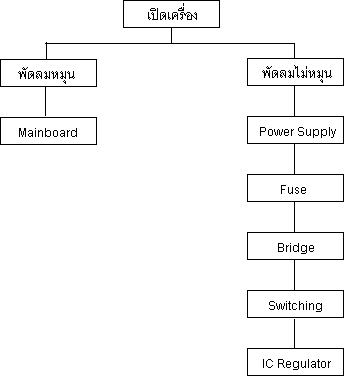

Chart ประกอบการตรวจเช็ค Power Supply

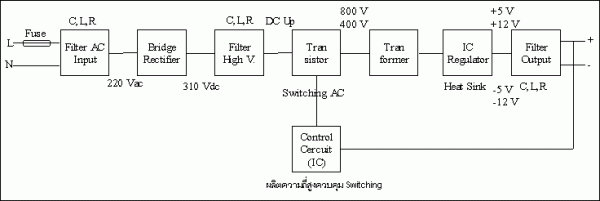

วงจรเพาเวอร์ซัพพลาย (Block Diagram)
