Esquema de conexión a cinta de audio

 Se trata de un esquema para realizar una interface que permite grabar y cargar los programas a cinta magnética (la típica cinta en la que grabas tu música preferida), con un costo de unas 300 o 400 pesetas y muy sencillo de hacer. Puede serte útil si necesitas grabar datos en algún lugar donde no tengas el ordenador. Yo la utilizo y me va muy bien.

 El casete ideal es como el que utilizaba el Spectrum 48K, es ese que sólo se puede utilizar con cintas, y trae en la parte izquierda el control de volumen, la salida de auriculares y la entrada de micrófono, aunque cualquier otro vale, incluso lo he probado con la SoundBlaster y funciona.

Lo componentes utilizados son:

-Resistencias 120K, 220 ohmios y otra de 4,7K
-Potenciómetro de ajuste de 1K
-Condensador de 100 nF

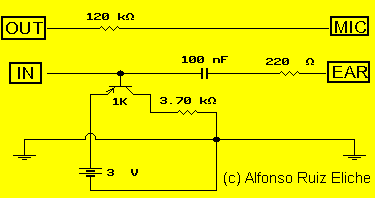

 El modo de conectar esos componentes es como se aprecia en la figura:

Esquema de conexión

  La parte izquierda de la figura representa a la calculadora, mostrada en la figura de abajo, IN y OUT serian los agujeros 5 y 22 respectivamente y el de masa el 30.

Conector de la calculadora

  La parte derecha sería el casete, MIC y EAR representan el positivo de la entrada y la salida del casete, la masa es la misma y se conecta junto con la masa de la calculadora y al negativo de la alimentación.

  AJUSTE: Entre el terminal de masa y el IN que va a la calculadora debe haber un voltaje de entre 2.5-2.9 v, que se ajusta girando el potenciómetro de ajuste hasta que marque tu voltímetro esa cantidad.

  Para la alimentación se puede utilizar 2 pilas de 1.5 v, puedes utilizar un portapilas como los de las radios de bolsillo.

  VERIFICACIÓN: Una vez todo conectado (caset y calculadora), para grabar datos a cinta debes poner SAVE "nombre", y para verificar si se han grabado bien VERIFY. En la cinta se deben haber grabado una serie de pitidos, que son los datos, cuando los estés verificando, si aparece en el display algún error o no cambia nada, retrocede la cinta y aumenta el volumen, ten en cuenta este debe estar unos 3/4 del máximo, o más.

  Parece ser que el circuito puede funcionar sin alimentación ni potenciometro, que ajusta la alimentación, para ello se especifica en el descriptor de archivo CAS1. Esta nota es gracias a Manuel Pelayo Dávila González.







Esquema de conexión a PC por el puerto paralelo

 Esquema para realizar una interface que permite intercambiar programas entre la calculadora y el PC a través del puerto de impresora. Sólo son necesarios cuatro cables, de teléfono o similares, porque son los que mejor entran en el conector de la calculadora.

 Tan sólo hay que unir los conectores siguiendo la siguiente nomenclatura:

Casio     PC
5 ----- 2 (DATA0)
21 ----- 10 (/ACK)
22 ----- 11 (BUSY)
30 ----- 19 (GND)

Los nomenclatura de la calculadora la puedes ver en la figura de abajo:

Conector de la calculadora

 Una vez conectados ambos equipos, puedes hacer el intercambio de programas mediante el programa que se encuentra en la sección Programas -> Utilidades.

Si utilizas este medio de comunicación con el PC y usas Win95 o superior tendrás este problema, o no podrás enviar nada especialmente si intentas comunicarte en una ventana de Windows., para solucionarlo arranca el PC desde DOS no Windows.








Ampliación de memoria

 Cómo ampliar la memoria a las calculadoras fx-850/880p

  En las siguientes líneas se explica cómo ampliar la memoria de la calculadora fx-880p a 64 KB o de la fx-850 a 40 KB o 64 KB sin utilizar los paquetes de expansión de RAM.

Advertencias:

  - Es extremadamente peligroso soldar directamente en la placa de la calculadora, si no tiene experiencia en este tipo de soldadura practique en un componente de desecho, como un disco duro dañado.

  - La electricidad estática puede afectar los chips de su calculadora, toque una conexión a tierra antes de intentar abrirla.

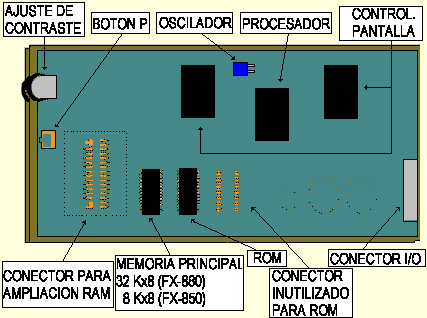

  - Puede que su calculadora use 2 chips de ROM de 64KB c/u en vez de uno de 128 KB, por lo que no tendrá espacio para un nuevo chip (vea fx880p_1.gif .)

fx880p_1
Imagen: fx880p_1.gif

  - Este documento está basado en mis observaciones, y su intención es compartir esta experiencia, cualquier daño que sufra la calculadora será su responsabilidad.

Materiales y herramientas:

  - 1 chip de memoria estática (SRAM) 32K x 8 SMD de bajo consumo de energía (LFP, BFP, etc), puede ser cualquiera.

Ejemplo: Hyundai HY62256A, Hitachi HM62256, Mitsubishi M5M5256BFP, etc.
Si quiere ampliar una 850 a 64KB necesitará dos.

  - Soldador de baja potencia, con punta de unos 2 o 3mm.

  - 4 trozos de cable delgado de unos 7 cm de colores diferentes.

  - 1 destornillador philips pequeño.

  - Estaño y fundente.

  - Gancho hecho de un alfiler, para desoldar (para la 850: ).



    ** Instrucciones para la 880

  1. Abra la calculadora y saque las tres pilas.

  2. Quite todos los tornillos.

  3. Levante la tapa trasera, por la parte de abajo. Tenga cuidado con el transductor que esta adherido en ella. si lo prefiere desuelde del trasductor los cables para que pueda manipular mejor la calculadora.

  4. Aplique muy poco fundente a los contactos en el sitio vacío a la derecha de la ROM (observe la figura fx880p_1.gif).

  5. Levante los pines 1, 20, 22 y 27 del chip de memoria nuevo de manera que no hagan contacto con la placa de la calculadora.

  6. Coloque el chip en posición, tenga mucho cuidado en colocarlo correctamente, con el pin uno hacia abajo y a la derecha (observe los chips a la izquierda).

  7. Suelde el chip. Primero suelde un pin en una esquina, compruebe que está bien alineado, y suelde la esquina opuesta. luego siga soldando todos los pines restantes a excepción de los pines 1, 20, 22 y 27. un ligero toque de la punta del soldador será suficiente no aplique mucho calor al chip.

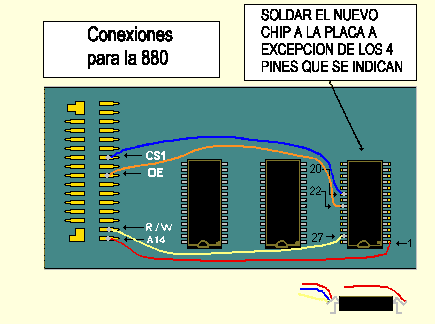

  8. Suelde los trozos de cable a los pines 1, 20, 22 y 27, cuidando que no hagan contacto con los pines vecinos (ver fx880p_2.gif). Suelde los otros extremos a su sitio correspondiente en el conector de la expansion de RAM es posible que tenga que quitar la protección plástica adhesiva para poder ver los rótulos de los conectores.

    fx880p_2
    Imagen: fx880p_2.gif

    La correspondencia es:
      chip de memoria          Conector de expansion RAM
    1 --------------------- A14 (no rotulado, vea la figura) 20 --------------------- CS1 22 --------------------- OE 27 --------------------- R/W ( al lado de A14)
  9. Ponga la tapa y observe el mejor lugar para pasar los cuatro cables rompa un poco del borde de plastico para que los cables puedan pasar por debajo.

  10. Arme la calculadora y ponga las pilas.

  11. Enciendala y presione reset, seguido del botón "P", ejecute la librería 0400 (auto Test), en una 880 deberá aparecer:

    Main 32 KB Option 32KB     OK  RAM

    Si aparece algun error repase las conexiones, y revise que los pines vecinos no estén haciendo contacto.

    ** Instrucciones para la 850

  1. - 40 KB: Igual que para la 880. El auto test (lib 0400) debe dar:

    Main 8Kb Option 32KB     OK RAM

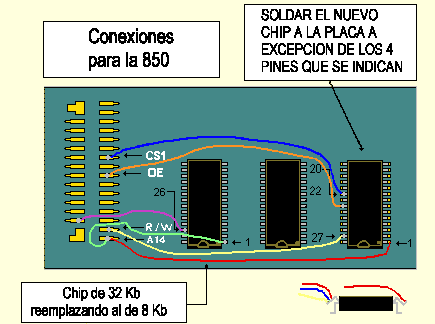

  2. - 64 KB: Reemplace el chip viejo (HM6264ALFP) de 8kb por uno de 32 Kb. Deje levantados los pines 26 y 1, correspondientes a las direcciones A13 y A14 del nuevo chip de 32KB únalas a los contactos de la expansión com se muestra en fx880p_3.gif, tambien puede conectarlos a los pines 26 y 1 del chip que ya colocó en el receptaculo vacio.

    fx880p_3

    Imagen: fx880p_3.gif

Esto debe hacerse, porque algunas placas de 850 no tienen las señales correspondientes a A13 y A14 necesarias para accesar mas de 8KB.

Para desoldar el chip doble un alfiler en forma de un gancho muy pequeño, pongale un mango de madera o alambre de forma que pueda tirar de él. meta el gancho por detrás de los pines del chip, tire con fuerza y aplique la punta del soldador rápidamente, el pin deberá doblarse hacia arriba sólo lo suficiente para separarlo, repita para los otros 27 pines.

Suerte.
