Servos serie SJT y drivers DA98 (A/B/D)
A
diferencia de los motores paso a paso, los motores servo poseen un torque
constante desde su velocidad de reposo, hasta su velocidad nominal. Pueden
generar torques instantáneos de hasta tres veces el nominal, lo que les da
excelentes características de aceleración / desaceleración.
Adicionalmente los Drivers DA98 son un control PID completo, poseen
realimentación de posición a través de un encoder óptico que viene incorporado
en el motor y tienen adaptación por parámetros a diferentes entornos de carga.
Se alimentan con 220V monofásicos, o con trifásica de 220V dependiendo de la
potencia requerida.
Los motores vienen con su correspondiente driver en las siguientes configuraciones:

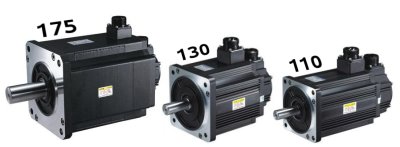

Serie 75 76BL(3)B-75-30(ST): (brida de 75x75mm)
DA98-06 / 76BL(3)B-75-30(ST) x 2.4Nm, 3000 Rpm, 600W
Serie 110SJT: (brida de 110x110mm)
DA98-06 / 110SJT-M020E x 2Nm, 3000 Rpm, 600W
DA98-10 / 110SJT-M040D x 4Nm, 2500 Rpm, 1000W
DA98-15 / 110SJT-M060D x 6Nm, 2500 Rpm, 1500W
Serie 130SJT: (brida de 130x130mm)
DA98-10 / 130SJT-M040D x 4Nm, 2500 Rpm, 1000W
DA98-13 / 130SJT-M050D x 5Nm, 2500 Rpm, 1300W
DA98-15 / 130SJT-M060D x 6Nm, 2500 Rpm, 1500W
DA98-23 / 130SJT-M075D x 7.5Nm, 2500 Rpm, 1880W
DA98-15 / 130SJT-M100B x 10Nm, 1500 Rpm, 1500W
DA98-36 / 130SJT-M100D x 10Nm, 2500 Rpm, 2500W
DA98-23 / 130SJT-M150B x 15Nm, 1500 Rpm, 2300W
DA98-39A / 130SJT-M150D x 15Nm, 2500 Rpm, 3900W
Serie 175SJT: (brida de 175x175mm)
DA98-28A / 175SJT-M180B x 18Nm, 1500 Rpm, 2800W
DA98-38A / 175SJT-M180D x 18Nm, 2500 Rpm, 3800W
DA01B-35 / 175SJT-M220B x 22Nm, 1500 Rpm, 3500W
DA01B-47 / 175SJT-M220D x 22Nm, 2500 Rpm, 4500W
DA01B-38 / 175SJT-M300B x 30Nm, 1500 Rpm, 3800W
DA01B-60 / 175SJT-M300B x 30Nm, 2500 Rpm, 6000W
Todas las configuraciones admiten función de frenado por falla en alimentación para accionamientos de tipo mecánicamente reversibles. Detalle esta funcionalidad al realizar el pedido.
Los motores de potencia igual o mayor a 1000W deben alimentarse con trifásica de 220V
Motores PAP Híbridos
Los motores híbridos reemplazan a los de
reluctancia variable. Poseen mejores características dinámicas, mejor
rendimiento y son más silenciosos.
Todos los drivers serie DY3A/B/E poseen micropasos, de hasta 10000 pasos por
vuelta y están equipados con módulos de potencia Mitsubishi.
Los motores vienen en conjunto con su correspondiente driver en las siguientes configuraciones:
DY3A-13 / 90BYG350A x 2Nm
DY3A-13 / 90BYG350B x 4Nm
DY3A-13 / 90BYG350C x 6Nm
DY3A-24 / 110BYG350A x 8Nm
DY3A-28 / 110BYG350B x 12Nm
DY3A-30 / 110BYG350C x 16Nm
