Controlador de fans

Actualmente estoy armando un panel frontal para controlar los fans del case...El circuito que eleji es, dentro de todo, uno de los mas faciles de montar y de mejor rendimiento entre todos los que he visto..

Aqui les muestro el circuito, puede ser similar a algun otro conocido, pero tiene un par de reformas..

Toma 12v directamente de la fuente de la pc, y los cuadraditos negros representan el integrado regulador de voltaje, que determina las rpm del fan...

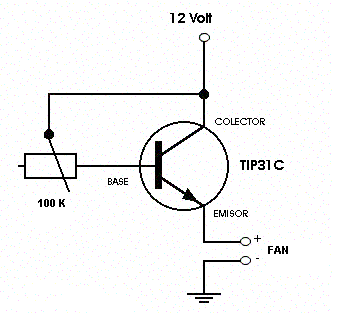

y este el el regulador que les dije... el actuador en un pote de 100 K que regula la base del TIP31C. El circuito consume 0.6V, por lo que este valor sera el de caida normal del voltaje nominal que entregue la fuente... (la prueba fue con una fuente garompa que tiraba 11.8 v, y medimos a la salida 11.2 (!)

Ya arregle el error. la verdad no me habia dado cuenta, pero el circuito en realidad es en paralelo, por lo que modifico el diagrama

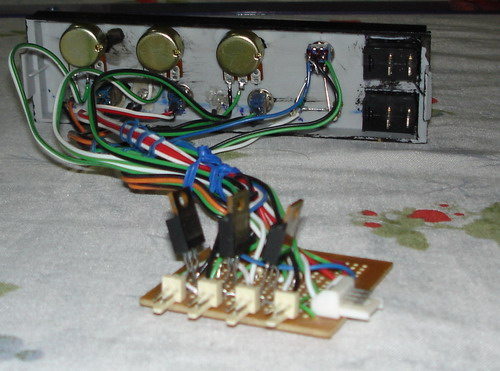

Asi quedo, despues de un tiempo lo termine...

S-VGA/RCA

Tenés una placa con salida de TV? Te mostramos como hacer tu cable S-VGA/RCA
Si sos uno de los afortunados en poseer una placa de video con salida de TV, podés armar tu propio cable para utilizarla... Los materiales no son demasiados, y sólo tenés que saber manejar el soldador...

Necesitás un conector RCA macho, otro S-VGA macho, y cable coaxil de la long que quieras.

Ahora bien, como hacemos para que un conector de 1 pin, se convierta en uno de 4? La señal de S-VGA no es mas que una simple señal de video como la que genera un VCR, por esto, podemos usar la salida de Súper Video de la placa para inyectarla en la Entrada de Video (Video IN) de nuestro TV en cuestión.

S-VGA         RCA

Como sabemos, contamos con dos conductores en un cable coaxil normal (maya y núcleo), respetando dicha posición, podemos soldar la maya al exterior del RCA, y el núcleo al pin central del mismo. La cuestión (que no es gran misterio) es cómo hacer las soldaduras en el conector S-VGA: Los pines mas próximos (rojo) irán en relación al núcleo de nuestro cable, y los 2 pines restantes (azul) a la maya.

Hay quien me aconsejo poner un capacitor de 470pF entre los pines rojos y tomar la salida del pin de la derecha a fin de filtrar un poco la señal, y ha dado buen resultado. Gracias 74205!!

Asi tenemos un fácil adaptador para poder ver nuestros juegos preferidos y películas en DivX en el TV !

UTP Crossover

Este es el esquema de cable UTP cruzado o crossover para poder conectar 2 pc's entre si.. con lo que podemos tener una minired interna. Es probable que cables de longitud mayores a los 6/7 m no funcionen correctamente.. ya que a diferencia del derecho, no hay ningun dispositivo, como un hub por ej, que amplifique la señal o la mantenga constante...

Con la parte del encastre hacia abajo, y de frente a los contactos de la ficha RJ-45 ordenamos...

Punta Cruzada.

Punta Derecha

Los pares se identifican como Blanco y Verde, Verde, Blanco y Naranja....

by Lioport.
