Densificación De La Red Geodésica Provincial
Por el Ing. Luis Rodriguez
En últimos días de mayo de este año y debido a una iniciativa del Colegio de Ingenieros, se
concreto la colocación del primer punto de la Red Geodésica Provincial.
El CIJ conjuntamente con el Juzgado de Minas, la Unidad Coordinadora de Sistemas de Información dependiente del Ministerio de Producción Infraestructura y Medio Ambiente y la Dirección General de Inmuebles llevó adelante la colocación del primer punto de densificación de la Red Geodésica Provincial en la Localidad de Doncellas Departamento de Abra Pampa. La comisión de trabajo integrada por el Agrimensor Demetrio Zumbaino del Juzgado de Minas, el Técnico Juan José Muñoz de la Unidad Coordinadora de Sistemas de Información, el Agrimensor Joaquín Villoldo de la Dirección General de Inmuebles, contó con la colaboración del Agrimensor Alejandro Hernando y del Colegio de Ingeniero a través del Ing. Luis Rodriguez.Para la tarea de determinación de las coordenadas del punto de densificación se tomó la normativa de la Provincia de Buenos Aires, la cual establece que para la densificación de la Red Geodésica se debe partir de un punto de la red, en este caso, del Punto GPS 13 de la Red Provincial ubicado en la localidad de Casabindo aproximadamente a quince kilómetros en línea recta del punto a determinar, luego se deben tomar dos lecturas independientes de una hora cada una con intervalo de media hora para equipos de simple frecuencia y distancias hasta quince kilómetros. Con ésta metodología se determinó el nuevo punto, y en forma simultánea también se determinó las coordenadas del punto de azimut ubicado aproximadamente a quinientos metros del nuevo punto. El nuevo punto fue denominado con la nomenclatura, GPS 13-01 (primer punto de densificación desde el punto trece).

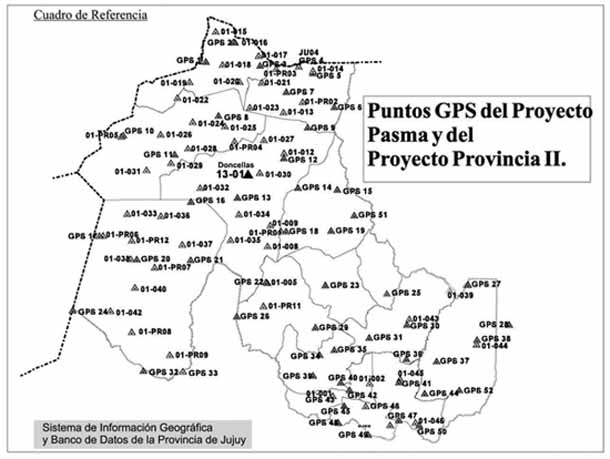

La provincia de Jujuy cuenta en la actualidad con dos redes Geodésicas, una construida por intermedio del proyecto "Provincia II" a través de la Dirección General de Inmuebles. La primera parte de este proyecto consistió en el Desarrollo de una nueva Red Geodésica de Control que cubre la totalidad de la provincia con una distribución uniforme de los cincuenta y dos puntos GPS que la componen. El objeto de esta red es establecer un marco de puntos fijos permanentes y accesibles para la referencia a un único sistema de todo relevamiento territorial y para el ajuste de redes auxiliares de apoyo de los levantamientos proyectados.
Las tareas llevadas a cabo fueron: a) diseño de la Red, bajo la premisa de ubicar los puntos en las proximidades de rutas y caminos, en lugares de fácil acceso con el fin de facilitar las tareas futuras;
b) monumentación de la Red, mediante pilares de hormigón armado con identificación del punto GPS mediante una placa de bronce con los sus datos identificatorios, incluyendo las correspondientes monografías; c) medición, calculo y ajuste final de la red geodésica, utilizando equipamiento y software de ultima generación. Las mediciones fueron realizadas en Sistema POS-GAR 94, datum WGS84, tomando los tres puntos de la red POS-GAR como puntos de esta Red , punto GPS Nº 28 La Estrella, punto GPS Nº 5 Yavi, punto GPS Nº 43 El Churcal.La otra Red surge del Proyecto denominado "Obra topogeodésica Pasma II ", Programa de Apoyo al Sector Minero Argentino, consta de cuarenta y seis puntos y nueve puntos de referencia. Las tareas que se llevaron a cabo fueron similares a las realizadas por el Proyecto "Provincia II".
COORDENADAS DEL PUNTO: GPS 13-01
Coorde. Geográficas WGS-84 Coorde. Gaus-Kruger
Latitud : -22º 50'12"10386 X = 7.475.512,9160
Longitud: -66º 00'39"24578 Y = 3.498.880,9990
ALTURA ELIPSOIDAL: 3535,107COORDENADAS DEL PUNTO: AZIMUT GPS 13-01
Coord. Geográficas WGS-84 Coord. Gaus-Kruger
Latitud : -22º49'54"84967 X = 7.476.043,6890
Longitud: -66º 00'36"10377 Y = 3.498.970,5500ALTURA ELIPSOIDAL: 3533,893
