CRT

CAMPOS ELETOMAGNÉTICOS

A maioria dos aparelhos eletrônicos geram um campo eletromagnético, que podem ser estudados em dois tipos: ELF e VLF.

ELF - Frequência extremamente baixa (20-2.000 hz).

VLF - Muito baixa frequência na faixa de 2.000 - 400.000 Hz.

Os monitores emitem um VLF na faixa de 15-85 Khz e uma ELF entre 50-90Hz. Um inconveniente, é que no caso dos monitores, o usuário passa longas horas diante da tela do aparelho.

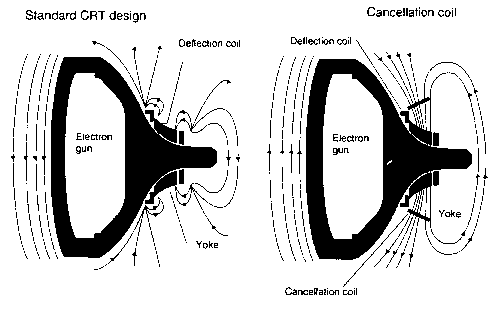

Ilustração de um CRT desenvolvido para baixa emissão.

A cor ou o nivel do brilho não influenciam na profusão de emissão de campos eletrostáticos que emanam do monitor.

A série Samsung "GREEN" usa bobina de cancelamento montada no Yoke de deflexão para reduzir significantemente a emissão de campos eletromagnéticos.

Embora haja um pouco de confusão causada pelo número de relatórios de pesquisas, que não mostram uma ligação conclusiva entre as emissões e possíveis efeitos colatereais prejudiciais a saúde do usuário, sempre é melhor estar do lado da precaução.

BOBINA DESMAGNETIZADORA

DEGAUSSING

A bobina desmagnetizadora possui resistência de 10 Ohms e é necessária para a desmagnetização do CRT. Nestes monitores, ela é ativada de duas formas: Automática, quando se liga o monitor e manual através do presionamento do botão Degauss na parte frontal do painel. A desmagnetização é necessária para remover manchas coloridas no video causadas por campos eletromagnéticos.

Quando se liga o monitor, uma corrente é aplicada ao Posistor (aquela pequena caixinha preta localizada no primário da fonte - Foto Acima). Quando frio, ele possui baixa resistência deixando a corrente atravessar a bobina de desmagnetização. Quando vai se aquecendo (o que se dá em poucos segundos) a resistência aumenta cortando o processo.

Quando o usuário após ligar o monitor percebe que existem impurezas de cores na tela, pode acional a desmagnetização manual, embora ela não deva ser realizada em curtos espaços de tempo. Ela ocorre da forma descrita abaixo:

O relé RL601 tem os pinos 3 com o 2 fechados, enquanto os pinos 5 e 4 estão no estado aberto, ligando o transistor Q601 pelos 5 vdc provenientes do pino 42 do IC201. Isto fará com que o pino 1 de RL601 tenha um potencial de zero volt. Quando o botão Degauss é pressionado, o pino 42 do IC201 estará em baixa por aproximadamente 3 segundos desligando Q601. Quando este transistor está no corte os pinos 3 e 2 do rele estarão abertos e os pinos 5 e 4 fechados para 5vdc, deixando Ac fluir. Após um periodo de 3 segundos o pino 42 do IC201 estará com alto ganho ligando Q601e cortando (desligando) o processo de desmagnetização.

Aqui vai uma dica. Monitor parado com fusível queimado pode ser consequência da queima do posistor!.

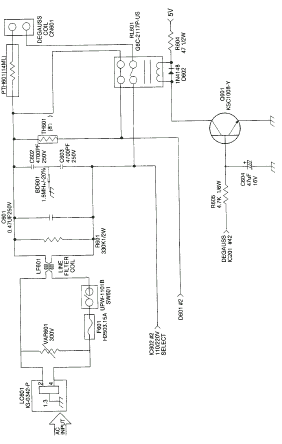

Circuito de Filtragem e Degauss

SELETOR DE VOLTAGEM

A fonte do chassis CMH auto detecta 110 e 220 AC e faz a compensação necessária. Este trabalho é feito pelo IC602 (STR81145A). A entrada AC é detectada pelo pino 2. Alta voltagem fará ZD1 conduzir ligando Q1. Uma corrente de emissor para coletor ira fluir causando o corte de Q2. O TRIAC se desligará permitindo completa retificação em C605 e C606. Quando o pino 2 detecta baixa voltagem, Q2 irá operar até a saturação ligando o TRIAC tornando o dobrador inativo.

VOLTAGENS NO STR81145A

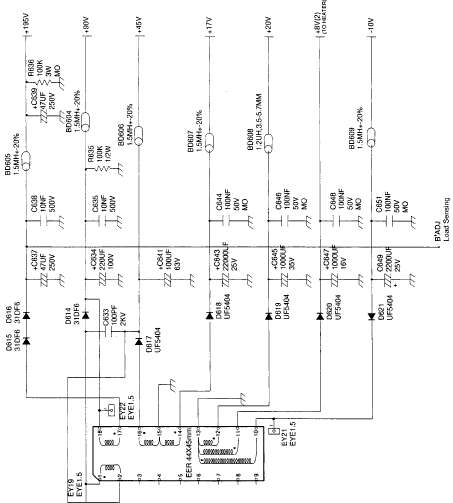

VOLTAGENS NO SECUNDÁRIO DA FONTE

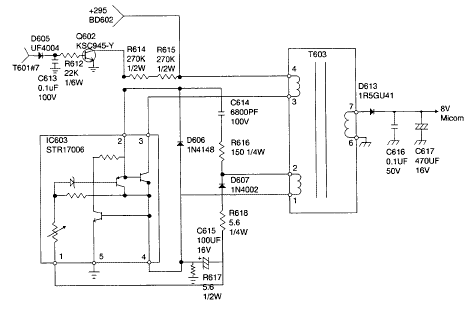

DIAGRAMA DA ALIMENTAÇÃO DO CIRCUITO DPMS OFF

POWER SAVING

SINAL DE VIDEO

Os monitores da série 17GLsi estãoequipados com dois conectores: BNC e 15 pinos tipo D cujos pinos e funções estão na tabela abaixo:

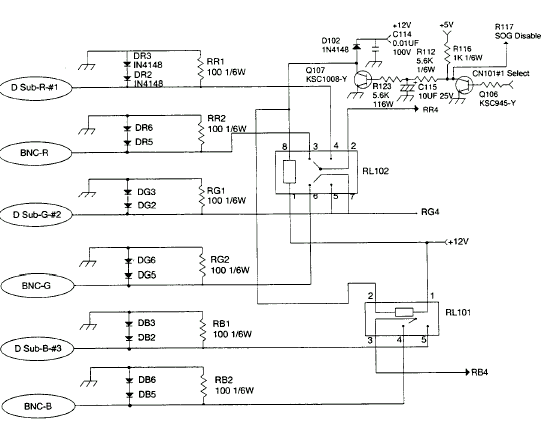

INTERFACE DE VIDEO

A interface de video RGB é feita através do conector BNC ou Tipo D de 15 pinos. A entrada destes sinais são selecionadas através dos relés RL101 e RL102 e são controlados pelo microprocessador. IC201 terá saída alta no pino 21 para conector BNC e baixa para o tipo D. O nivel lógico irá ligar Q1606 para BNC e desligar para o tipo D. Ao ativar Q106, Q107 ira ao corte selecionando entrada BNC. Quando Q106 é desligado, Q107 ficará ativo selecionando Tipo D

PRÉ-AMPLIFICADOR DE VIDEO

Esta etapa é realizada pelo CI LM1205N. Este circuito integrado possue tres bandas largas de 130 Mhz amplificadoras para os sinais RED, GREEN e BLUE. A amplitude de saída é controlada por ajustes externos de ganho e contraste.

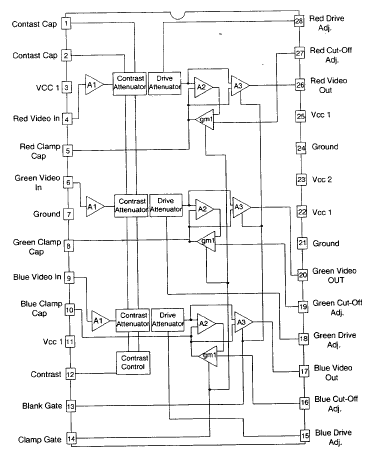

DIAGRAMA ESQUEMÁTICO DO CI LM 1205M

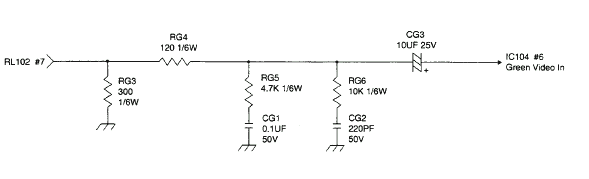

ENTRADA DO SINAL DE VIDEO GREEN

CI LM1205N

CONTROLE DE CONTRASTE

Internamente, o video é amplificado e controlado pelo usuário através dos controles de côr e dos ajustes de ganho de serviço. O sinal de video GREEN entra no pino 6. Um resistor de 200 Ohms é utilizado para proteção de ESD e limitação de corrente.

O sinal é buferizado e invertido por A1. A1 é composto de um buffer e inversor. O inversor irá guiar o atenuador de contraste. O video é aplicado aos emissores do amplificador. O controle de contraste é feito por uma voltagem dc operando a base de ambos transistores num par diferencial. A voltagem aplicada na base do outro transistor irá trocar o nível da amplitude na saída. A troca na voltagem do contraste dependem de 3 itens:

1 - Limitador Automático de Contraste

2 - Controle de Contraste do Usuário

3 - Video Mute.

A operação de voltagem do contraste é feita no pino 12 do LM1205. Os pinos 1 e 2 são o controle final deste estágio. A faixa de voltgem no pino 12 está entre 0 e 2 Vdc. Utilizando uma tela branca na resolução de 1024x768 na frequência vertical de 75Hz, o controle de contraste, video mute e ABL estão nas faixas descritas abaixo:

ABL

Abaixo a tabela com as voltagens do pino 12 na entrada ABL com os controles de contraste e brilho no máximo quando diferentes padrões e cores são mostrados na tela do monitor.

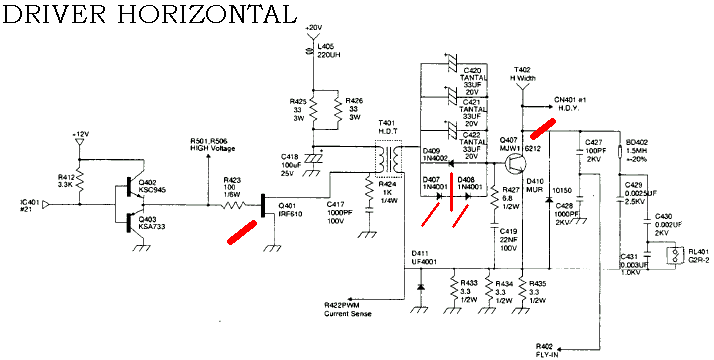

DRIVER HORIZONTAL

    O IC 401 conduz o gate de Q401 (IRF610). Q401 amplifica e inverte o sinal ao Dreno. Este, conduz ao T401. O transformador driver horizontal (T401) produz uma impedância dirigida a base do Transistor de Saída Horizontal Q407 (MJW16212). O sinal é amplificado para 1.230 vpp. A corrente de emissor é suprida por R433, R434 e R435. A voltagem dc do coletor irá definir o tamanho do raster horizontal. Um aumento na voltagem do coletor irá aumentar o tamanho, assim como uma queda na voltagem fará diminuir o tamanho do raster. No diagrama abaixo estão assinalados alguns pontos que podem apresentar anomalias neste circuito.

CONTROLE DE LARGURA HORIZONTAL

IC1 é um Hibrido MIC401. Este opera da mesma forma que o Ci KA3882 utilizado na fonte de alimentção. A voltagem do coletor na saída horizontal é controlado por modulação de largura de pulso. PWM é controlado pelo IC1 (KA3842N). Vcc alimenta o pino 7 do CI. Esta voltagem é obtida dos 45vdc vindas do resistor R10 (1.0k) e regulada por ZD1 cujo anodo é ligado para a linha de 12 vdc. Isto fará regular VCC para o nível de 12vdc.  DUrante o SUSPEND MODE os 12 vdc caem para 1.2vdc regulando vcc para o IC1 em 6.7vdc.

DRIVE DA ALTA VOLTAGEM

O pino 21 do IC401 alimenta com 12 v o sinal para o gate de Q501. Q501 tem o dreno alimentado pela linha de 20 vdc e irá amplificar o sinal para 32 vpp. T501 casa o sinal do drive HV para Q502. Este, amplifica o sinal para ser aplicado no Flyback (T502).

PROTEÇÃO CONTRA ALTA VOLTAGEM

A voltagem alta é monitorada do pino 5 do FBT. D515 retifica em 30vpp os pulsos do flyback para uma voltagem dc de 11.45. O CI TL431 monitora a voltagem sobre R11. O valor nominal é de 2vdc. Nesta circunstância IC2 não conduz de anodo para catodo. A voltagem de base de Q3 será cortada. Q4 será desligado. Se a voltagem aumentar Q3 será ativado e Q4 irá conduzir e os 12vdc serão aplicados ao pino 4 do IC1. Isto irá cortar a voltagem de dreno de Q503 causando o colapso da alta voltagem.
