CURSO

MONITOR VGART EM 1428

FONTE DE ALIMENTAÇÃO

A fonte de alimentação é do tipo chaveada utilizando o circuito PWM. A fonte é automática e detecta  tensão de entrada de 90 a 260V.  Na saída, teremos 3 linhas de alimentação gerada pela fonte: 12.5V, 20.5v, 88v ou 96v. A frequência de oscilação é de 31,5 Khz. A corrente alternada passa na entrada, por um filtro de linha composto pelos seguintes componentes: C501, C502, C503, C504, L501 e L502. A corrente é então retificada  pela ponte BD501 e C506. O resistor R501 limita a corrente de surto ao se ligar o monitor.

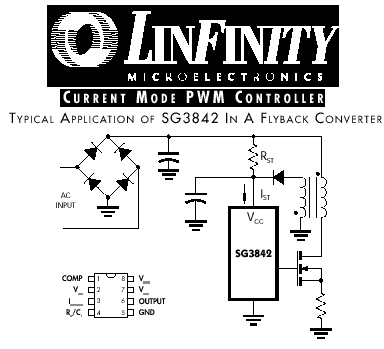

A fonte é controlada pelo CI501 (SG3842) Cujo diagrama é mostrado abaixo

Este Ci efetua o controle PWM. A tensão de alimentação é feita no pino 7 através do dos pinos 4 e 5 do chopper passando por D502 e D503. Os resistores R502 e R506 permitem a partida da fonte. O pino 6 do CI (output) é a saída dos pulsos que irão para o transistor chaveador FET Q501. No pino 3, temos a entrada do sensor de corrente que protege a fonte em casos de sobrecarga.

AMPLIFICADOR DE VIDEO

Este estágio é composto pelo Pre-amplificador IC201 (LM1203), o circuito de saída de video e o controle de contraste. O sinal de video proveniente do cabo de sinal.

O sinal (R) vermelho, entra pelo pino 4 através de um capacitor de acoplamento (C201). O sinal (G) verde entra pelo pino 6 através do capacitor de acoplamento (C202). O sinal (B) azul entra pelo pino 9 através do capacitor de acoplamento (C203). A polarização de entrada de video se dá através do pino 11 sendo comum as tres cores tendo como tensão de referência em torno de 2.3v. As entradas R G e B se dão através dos rsistores R204, R205 e R206 respectivamente.

A saída R se dá pelo pino 25 e segue até a base do transistor excitador Q202 que forma juntamente com Q205, Q207 e Q208 um circuito de buffer cujo objetivo é diminuir as perdas de transmissão e resposta em frequência.

A saída G se dá pelo pino 20 e é enviada a base do transistor excitador Q203 que forma juntamente com Q206, Q209 e Q210 o circuito de buffer.

A saída B é feita no pino 16 e segue até a base do transistor Q204 que também forma um circuito de buffer separado, juntamente com Q211, Q212 e Q213.

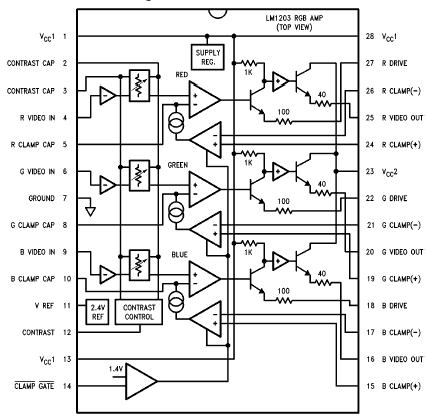

Veja abaixo o diagrama do CI LM1203 - PRÉ AMPLIFICADOR DE VÍDEO

PLACA DE CINESCÓPIO

CIRCUITO DE DEFLEXÃO VERTICAL

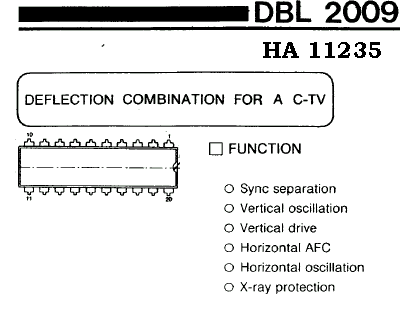

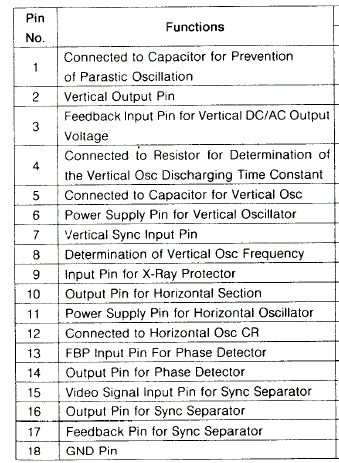

O sinal de sincronismo vertical proveniente do pino 5 do IC301 (74LS123) é enviado ao pino 8 do IC303 (HA11235) através dos transistores Q406 e Q402. A alimentação deste integrado (IC303) é feita no pino 6 após filtragem por R435, C412 e C413. O capacitor C410 é quem determina a frequencia do oscilador vertical juntamente com os resistores R415, R416, R417 e o potenciometro VR402.

A altura vertical é regulada é ajustada por VR403 que controla a amplitude do sinal da saída vertical (corrente dente-de-serra) que é realimentado para o IC303 através do pino 3. A linearidade vertical também é controlada por este pino através do potenciometro VR406.

O sinal proveniente do pino 2 e enviado à bobina defletora vertical. A saída vertical também está ligada ao controle de Pinchushion  feito por VR303.

O IC306 ajusta a altura para os diferentes modos de video, controlado por IC501, IC02 e IC305 e transistores Q401, Q403 e Q404. Isto fará com que quando o usuário trocar a resolução de video a vairação da altura vertical seja mínima.

CIRCUITO OSCILADOR E DRIVE HORIZONTAL

O sinal de sincronismo horizontal vindo do pino 13 do IC301 (74LS123) e enviado ao pino 16 do IC303 (HA11235) através do transistor Q403. A frequencia do oscilador horizontal do IC303 é determinada pelos seguintes componentes: R323, C313, C314, C343, C344, R320 e VR407.

O pulso do pino 9 do flyback é enviado ao pino 13 do IC303 através dos resistores R316 e R317 , dos Capacitores C316, C318, C319 e do potenciometro P303.

O resultado da comparação de sinal de sincronismo no pino 16 e de retorno do flyback pelo pino 13 é obtido no pino 14 e após passar pelo filtro composto por C327, C328 e R325 retorna ao pino 12 fechando o loop que controla a saida horizontal.

A saída do pino 10 segue até a base de Q301 acoplado a T302 que controla o transistor de saída horizontal. As bobinas de linearidade (L301) e de largura (L302) estão em série com a bobina de deflexão horizontal.

TENSÕES SECUNDÁRIAS DO FLYBACK

PLACA PRINCIPAL

OUTROS CI'S UTILIZADOS NESTE MONITOR
