EQUIVALENTE PARA SSH5N90 (MONITOR IBM G-40)

(900V - 5A - 150W)

2SK1358 - 2SK872

EQUIVALENTE PARA ON4873 (IBM G-40) TSH

BU2520

SAMSUNG CQB4147

Após ligar, a imagem demora alguns minutos para aparecer. Então, surge muito escura e sómente minutos depois se normaliza.

Verificar capacitores eletrolíticos na alimentação do filamento. Se estiverem Ok, verifique capacitores da fonte de alimentação. Em ultimo caso, pode ser o próprio tubo.

SAMSUNG MODELOS 15GE/GLE E 14NE

Controles do Painel não Atuam - Verificar CI 201 e componentes associados.

Não Ajusta Contraste - Verificar Q173 (KSC945), Q172 (KSA733), Q181 (2N3904), Q182 (2N3904), D174 (APD 2,7) E CI 101 (LM1207)

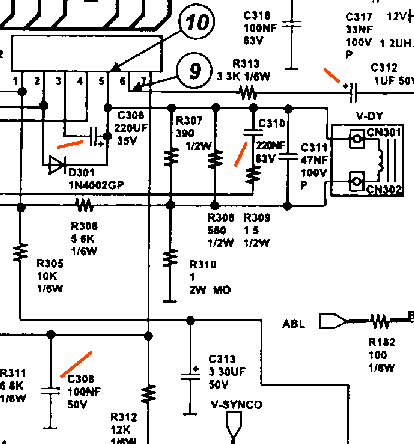

VERTICAL DISTORCIDO

Verificar os capacitores C306, C308, C310 e C312.

NÃO AJUSTA VOLTAGEM NA FONTE ATRAVÉS DE VR601

Verifique o Diodo D626 (UZ-12BM) CI 602 (ACOPLADOR OPTICO - CQY80NG), CI 603 (REGULADOR 431) E CI 601 (3844) e os componentes a eles associados.

SAMSUNG SYNC 3 NE

Ao ligar ouve-se um clik e em seguida a fonte desarma.

Verifique o CI KA3882 (UC3842A). Cheque o pino 7 (alimentação) para ver se a voltagem está entre 16 e 17V. Nunca deve estar abaixo de 11. Caso esteja, verifique capacitores, diodos e resistor de partida no caminho. Se a voltagem estiver normal cheque a saída (output) pino 6. Confira também os capacitores eletrolíticos da fonte. Alguma linha de alimentação do secundário pode estar em curto. Normalmente é a linha que alimenta o estágio Horizontal. Despolarize o Transistor de Saída Horizontal para ver se a fonte arma. Em caso afirmativo verifique o Transistor e o Flyback.

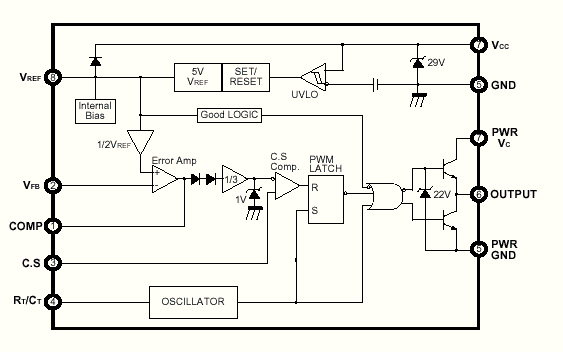

KA3882

Uma maneira de verificar este CI sem ter que retira-lo do chassis e medir os pinos 5, 6 e 7 como se o pino 5 fosse a base de um transistor NPN.

MEDIDA DE TENSÕES NO CIRCUITO

Pino 8 = 5V

Pino 7 = 16V

SAMSUNG CQA4147

Monitor com fusível queimado.

Verificar o Posistor PTC601, os diodos D601,D604, D608, o Transistor Q602 e os resistores R603 e R622.

SAMSUNG CQA4147

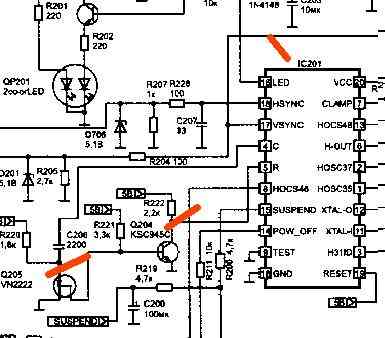

Monitor não liga - Fonte inativa

Verificar CI 201 e os transistores Q204 e Q205.
