TESTE DE FLYBACK

DEFEITOS COMUNS EM FLYBACK DE MONITOR

CAPACITOR INTERNO EM CURTO OU ABERTO

CAPACITOR EM CURTO

Efeitos:

Sem alta Voltagem

B+ com baixa voltagem

Diodo do secundario ira queimar ou entrar em curto

Transistor de Saida Horizontal irá entrar em curto

Led do power piscando

Desarma a fonte na maioria dos modelos de monitores

Queima de componentes no circuito de ABL.

CAPACITOR ABERTO

Efeitos:

Desligamento do monitor devido a alta voltagem (proteção)

Monitor emite o som de um CLICK

Transistor de Saída Horizontal irá queimar algumas horas após ser substituído

Distorções na Tela.

VERIFICANDO AS CONDIÇÕES DO ENROLAMENTO PRIMÁRIO

Este teste deve ser feito com auxílio do LOPT TESTER. Ele identificará falhas no enrolamento primário. Para efetuar o teste, coloque as pontas de provas nos pontos A e B do esquema acima. Um gráfico de barras no display do aparelho irá demonstrar se o enrolamento esta ok ou em curto.

DIAGNÓSTICO DO CAPACITOR INTERNO

Para verificar se o capacitor esta aberto ou em curto, utilizando um multimetro analógico e um capacímetro.

Um capacitor bom deve estar na faixa de 1.5 a 3 nanofarad.

Coloque o multimetro na faixa de x10R. Coloque suas pontas de prova nos pontos D e E do diagrama. O ponto D é o que está ligado ao cabo de alta tensão. Retire a "chupêta" para uma medição mais precisa. O ponto E está ligado ao terra do monitor.

Se a leitura mostrar uma baixa resistencia, é sinal de que o capacitor interno está em curto. Se o ponteiro não se mover, não significa que o capacitor esteja bom. Neste caso você deverá confirmar com o capacímetro. Se a leitura no capacímetro for de aproximadamente 2.7nF é sinal de que o capacitor está ok. Se a leitura acusar algo em torno de 0.3nF é certo de que o capacitor se encontre aberto.

TRANSPLANTE DE TUBOS

Existem três fatores que devem ser levados em consideração para a troca de tubos de marcas diferentes: A resistência das bobinas de deflexão, medida do "pescoço" do tubo e a pinagem do soquete do CRT.

Utilizar o conjunto completo aumenta as possibilidades do sucesso no "transplante" principalmente no que se refere a convergência, pois estará mantido o alinhamento de fábrica. No caso de se utilizar somente o tubo do outro monitor com o conjunto do yoke do antigo, poderão ocorrer problemas de ajuste de convergência que dificilmente serão resolvidos.

Compare a resistencia das bobinas de deflexão vertical e horizontal. Se forem bem próximas, as chances serão maiores. A utilização de bobinas com resistências mais baixas, podem provocar uma sobrecarga e a imagem ficará distorcida. Neste caso desligue o monitor rápidamente para não danificar o circuito.

Outra tentativa que pode ser feita é utilizar o conjunto de bobinas de deflexão do tubo antigo. Neste caso, certamente deverá ser feito o ajuste de convergência e pureza  através dos anéis magnéticos.

O outra fator importante a ser observado no intercâmbio é a pinagem do soquete do tubo que deve ser eletrônicamente idênticas.

PINAGEM DE SOQUETE DE CRT DE MONITOR DE 14"

pin 1 - G3
pin 2 - Não usado
pin 3 - Não usado
pin 4 - Não usado
pin 5 - G1
pin 6 - GK (cátodo verde)
pin 7 -G2
pin 8 - RK (cátodo vermelho)
pin 9-H (filamento)
pin 10-H (filamento)
pin 11-BK (cátodo azul)

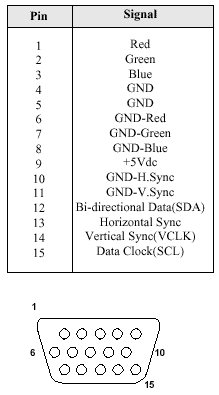

[CONTINUA]
