LOCALIZANDO OS ESTÁGIOS DO MONITOR

Uma das maiores dificuldades do iniciante na manutenção de monitores de video está em localizar os estágios na placa do monitor. Você verá agora, algumas dicas para distinguir cada parte do circuito. Vale lembrar, que alguns componentes embora estejam próximos (no mesmo estágio) pertencem a outros circuitos.Vamos tomar como exemplo a placa principal de um Samsung Syncmaster 3NE.

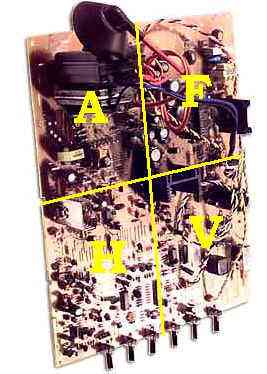

Imagine a placa virada com os controles do painel para frente. Divida ela em quatro partes como na ilustração abaixo

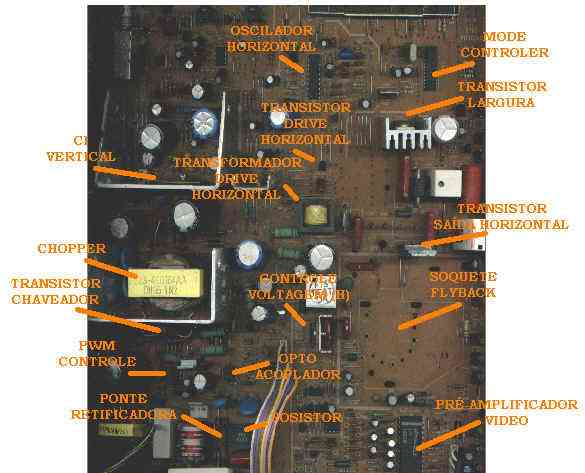

No quadrante V, estão localizados os componentes do Estágio Vertical, como o CI LA7837 e seus  associados, estes, identificados pelo NUMERO 3 (D304, IC301, C302...). No quadrante H estão os componentes que ocupam o estágio horizontal: Oscilador Horizontal, driver, saída horizontal, etc... O transistor de Saída Horizontal fica fixado na carcaça do flyback. Estes componentes são identificados pelo NUMERO 4 (T404, D403, Q402...). No quadrante A, está situado o Flyback (parte de alta tensão) e o circuito de video com o CI LM1203N. No quadrante F encontramos a fonte de alimentação: Chopper, Transistor Chaveador, OptoAcoplador, Posistor, emfim, todos os componentes responsáveis pelo funcionamento da fonte e alimentação dos circuitos dos demais estágios. Estes componentes são identificados pelo NUMERO 6 (IC602, C633, Q602...).

A placa VIDEO-OUT ou Placa do Cinescópio é a que fica fixada no "pescoço" do tubo (ilustração abaixo):

Ao reparar uma placa de monitor são necessários certos cuidados para evitar choques elétricos. Evite trabalhar em local onde possa acidentalmente tocar em lugares que tenham conexão com a terra enquanto efetua testes. Ao remover a placa do gabinete coloque um apoio para que a parte frontal onde está fixado o tubo (CRT) não caia, pois ele ficará sem nenhum apoio. Descarregue sempre os capacitores da fonte após desligar o circuito. Não faça curtos entre seus terminais sem usar para isto um resistor de 470 Ohms com os terminais ligados em fios com uma garra jacaré nas extremidades e isoladas. E finalmente, muito cuidado com o circuito de alta tensão onde a voltagem pode chegar em torno de 25Kv. Utilize sempre uma chave de fenda grande com boa isolação no cabo para descarregar o MAT.

CUIDADOS NA MANUTENÇÃO

Na hora de abrir o monitor para o reparo, é necessário muita calma e todo o cuidado. Verifique primeiro como se abre o gabinete, pois não são apenas os 4 parafusos que prendem a "caixa", existem travas plásticas que podem se quebrar com facilidade caso você force para abrir.

A escolha do ferro de solda tambèm è fundamental principalmente no que diz respeito a potência. Um ferro muito quente pode causar estragos nas placas (veja fotos), principalmente quando não se utiliza um sugador de solda. O material para reparar uma trilha rompida é caro e os jumpers vão aparecendo, as vezes até de forma perigosa.

Tenha muito cuidado ao dessoldar brindagens, dissapadores e a carcaça que envolve o flyback. Muitas vezes o técnico recebe para o reparo um monitor com a placa rompida em diversos pontos principalmente nas áreas descritas acima, prejudicando o trabalho.

A remoção de componentes indiscriminadamente para testes também pode ser muito prejudicial, por isso é importante conhecer o funcionamento do circuito, ter o esquema elétrico e datasheet's dos CI's.

Isolar o estágio defeituoso é o primeiro passo para um reparo eficiente.
