INSTALAÇÕES HIDRÁULICAS

Uma instalação hidráulica permite a transformação da energia hidráulica, transportada pelo líquido sob pressão, em energia mecânica.

Numa instalação óleo-hidráulica, o óleo deve realizar as seguintes tarefas :

• transmitir a energia hidráulica recebida da bomba hidráulica e entregá-la aos órgãos accionadores (motores e cilindros hidráulicos) que a transformam em energia mecânica ;

• lubrificar as peças da instalação ;

• evitar a corrosão das peças móveis ;

• eliminar impurezas ;

• dissipar o calor.

Estrutura de uma instalação óleo-hidráulica

Uma instalação óleo-hidráulica é constituída por um depósito de óleo, uma bomba hidráulica geradora de pressão, uma instalação de distribuição (com tubagens e ógãos de ligação), órgãos auxiliares (filtro, manómetro, diversos tipos de válvulas, etc.), órgãos de comando e de accionamento.

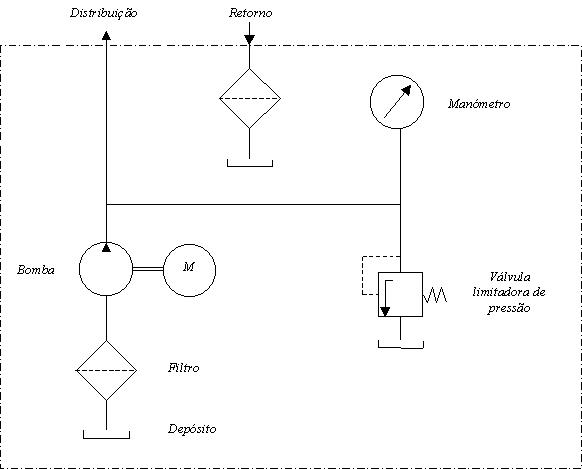

A constituição duma central óleo-hidráulica pode ser representada por um esquema, como o seguinte.

O motor eléctrico acciona a bomba hidráulica, que aspira o óleo do depósito. Antes de entrar na bomba, o óleo passa por um filtro que protege a bomba de corpos estranhos (filtro de aspiração). À saída da bomba, o óleo passa por uma válvula limitadora de pressão (válvula de segurança) e por um manómetro que indica o valor da pressão. Em seguida, o óleo é distribuído através da canalização.

O óleo pode ser contaminado por partículas resultante da abrasão nos diversos componentes da instalação, por pó e sujidade do ar. Para prevenir a deterioração da instalação, estes elementos devem ser filtrados. Por isso, no retorno, o óleo passa por outro filtro (filtro de retorno).

O óleo é introduzido no depósito por um orifício normalmente tapado por um tampão de enchimento, mas que permite trocas de ar com o exterior do depósito, para garantir a pressão atmosférica na camada de ar existente no interior.
