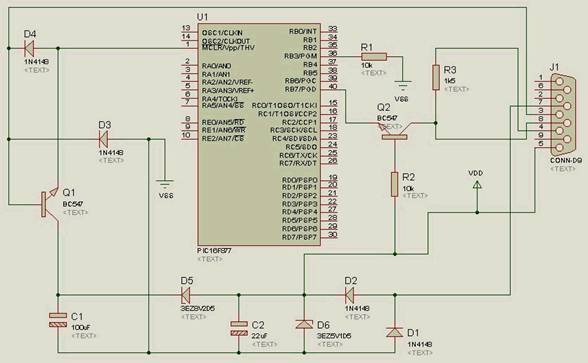

I.- Usando ISIS montar o seguinte circuito:
Componentes:
DIODE (1N4148)
BIPOLAR (BC547)
DEVICE (CAP-ELEC)
DIODE (3EZ8V2D5)
DIODE (3EZ5V1D5)
DEVICE (RES)
DEVICE (CONN-D9)
MICRO (PIC16F877)
A alimentação e o terra para este circuito se encontram dentro do Inter-Sheet Terminal da barra de ferramentas.
É necessário etiquetar o POWER como VDD e o GROUND como VSS, para que se realize a conexão adequada com o PIC. As duas terras devem ter a mesma etiqueta.
Também se requer modificar o emcapsulamento do capacitor de 100uF, o que se realiza da seguinte forma:

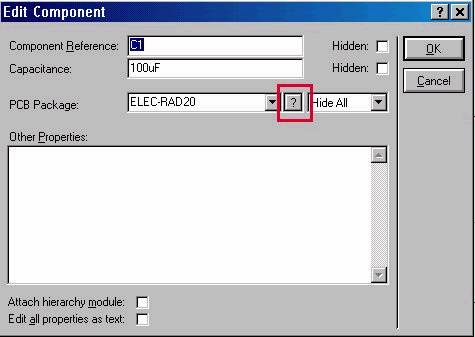

Dar click direito sobre o componente CAP-ELEC (100uF) "C1" e depois com o esquerdo para abrir sua forma de configuração.
Dar um click no símbolo de interrogação.

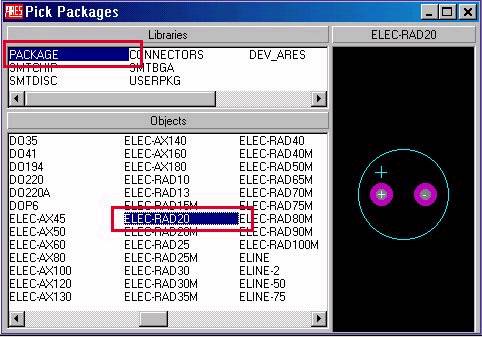

Procurar o Objeto (ELEC-RAD20) da biblioteca PACKAGE dando um duplo click sobre o nome do objeto.
Pressionar OK na forma de edição do componente.
Salvar o circuito.
Ir ao menu Tools e pressionar Netlist Compiler.
No mesmo menu pressionar Netlist to ARES.
Também se pode pressionar o ícone de ARES que se encontra na barra de ferramentas. O qual gera a Netlist e a exporta a ARES.

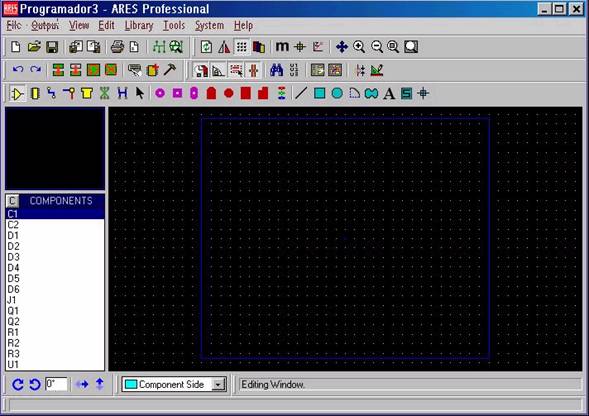

abre-se a tela de trabalho do ARES.
Os componentes aparecem do lado esquerdo da tela, ao parecer não serve de nada o ter conectado os componentes no ISIS, mas o que acontece é que é necessário colocar os componentes dentro de uma área que represente o tamanho da placa que queremos criar.
Ao ir colocando os componentes se vão conectando automaticamente.
O processo de colocação manual só é necessário para aqueles componentes que requerem um colocação especial na placa, já que outros componentes se podem colocar em forma automática usando o Auto Placer, que se verá mais adiante.

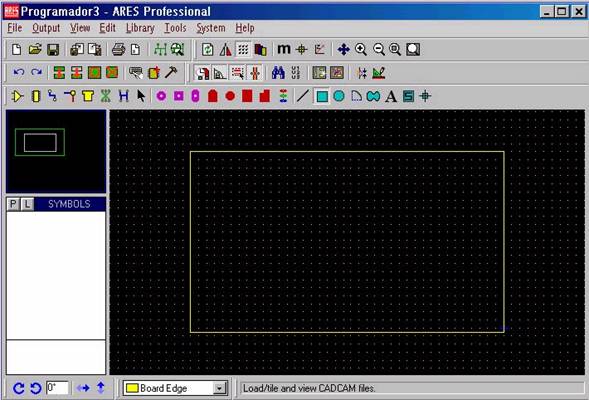

realiza-se a criação do borde que representa o tamanho da placa a gerar.
utiliza-se a ferramenta 2D Graphics Box.
Ao dar click sobre esta ferramenta é possível desenhar uma figura retangular usando o botão esquerdo do mouse dando um click dentro da área de trabalho e sem soltar desenhar o retângulo do tamanho desejado.
antes de realizar o anterior é necessário especificar em que Layer queremos desenhar o retângulo. Isto se especifica na parte inferior da tela e se deve selecionar "Board Edge".
Com isto se obtém que o programa ARES possa identificar a área de trabalho especifica em que se têm que colocar os componentes e aonde se tem que levar a cabo o AUTO ROUTER.
A cor deste tipo de retângulo é amarelo.
O único componente que é necessário colocar em forma manual é o DB-9 (Conector série), já que este deve estar no bordo da placa e se o fizermos em forma automática será colocado em qualquer parte.

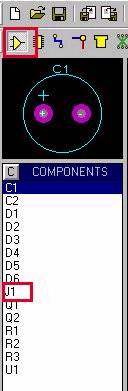

Para selecioná-lo voltar a habilitar a janela de componentes pressionando Component placement and editing.
Este componente está identificado como "J1"

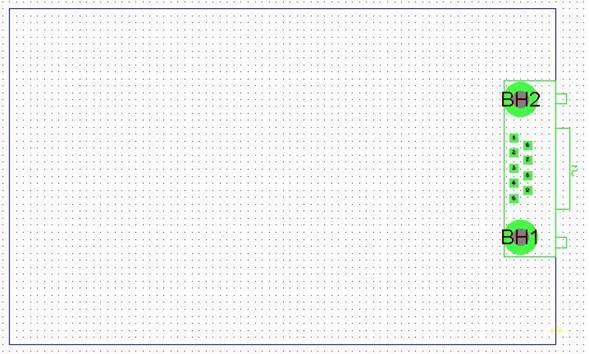

Colocar este componente no borde direito, como se mostra a seguir.

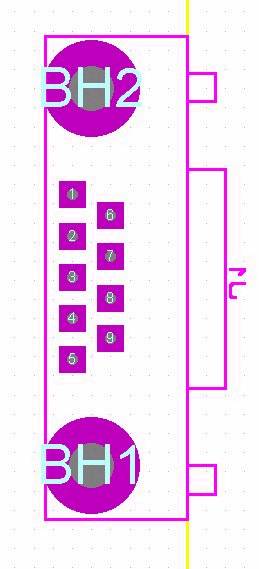

A numeração do componente se pode apreciar melhor na seguinte aproximação:
Para a colocação correta do componente é necessário usar as ferramentas de giro e espelho
O Auto Placer se ativa ao dar um click sobre o ícone desta ferramenta.

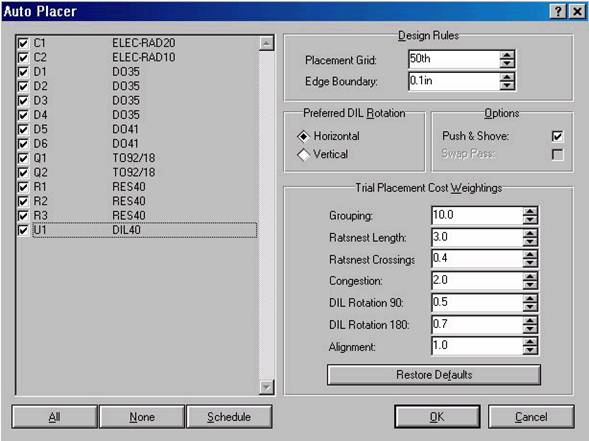

Aparece a seguinte forma em que terá que pressionar OK.

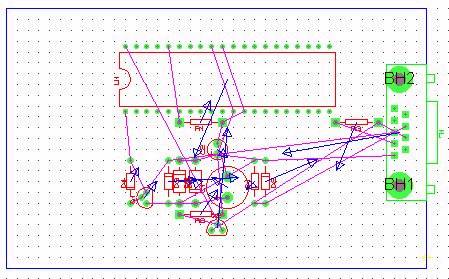

Com o que se obtém o seguinte resultado:
Na figura anterior se pode ver que já se realizaram as conexões, mas ainda não se criaram as pistas correspondentes, só parecem unidas com um cabo direto.
Outra ferramenta que facilita o trabalho é a possibilidade de gerar as pistas de forma automática, utilizando o AUTO RUTER.
antes de poder utilizar esta ferramenta é necessário modificar como vão se criar as pistas, principalmente a grossura e em que lado da placa vão aparecer.
Para trocar estas características se acessa ao menu System e se seleciona Set Strategies...
A forma deve ficar da seguinte forma, para obter um largo de pista aceitável e que só o faça de um lado da placa. A figura seguinte é para a Strategy Power.
*** Se aparecer uma Strategy POWER se devem pôr os mesmos valores que se observam na forma anterior, com o fim de usar sozinho um lado da placa.
aceitam-se os valores pressionando OK.

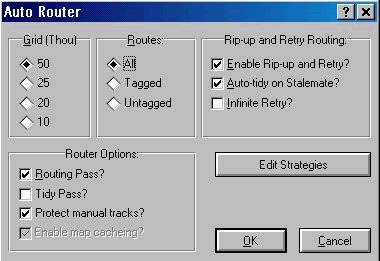

Para executar o AUTO ROUTER se dá um click sobre a seguinte ferramenta.
Aparece a seguinte forma e se pressiona OK.
obtém-se o seguinte resultado.
Cabe mencionar que os resultados são variáveis e dependem da grossura das pistas, o tamanho da placa escolhida e se se executar novamente o auto router se pode chegar a obter outro resultado se ainda apresentar pontes (cabos diretos).
Para tratar de reduzir o número de pistas não criadas se pode ampliar o tamanho da placa. Para poder fazê-lo é necessário voltar a selecionar a ferramenta 2D Graphics Box e ter na parte inferior da tela selecionado BOARD EDGE.
seleciona-se o quadro com o botão direito e ao trocar a cor para branco aparecem uns pequenos quadros que se utilizam para modificar o tamanho da placa, o que se realiza utilizando o botão esquerdo sobre estes quadros pressionando e sem soltar realizar a modificação de tamanho.
depois disto se pode voltar a tentar o AUTO-ROUTER.
Para desfazer o AUTO-ROUTER se realiza o seguinte:
1.- Escolher a ferramenta Track placement and editing dando um click sobre ela.
2.- Depois utilizando o botão direito selecionar toda a placa e por último pressionar SUPR ou DELETE no teclado.
Se queremos tirar todos os componentes se tem que escolher Component placement and editing.
Se não querermos apagar o borde da placa se tem que realizar a seleção dentro desta, já que se selecionarmos toda a placa, esta também se apagará. depois de realizada a seleção se pressiona SUPR ou DELETE.
Cabe mencionar que os componente são retornados à janela COMPONENTS do lado esquerdo da tela, com o qual podemos realizar o processo novamente até obter um resultado adequado.
Se queremos adicionar umas perfurações nas esquinas da placa se realiza o seguinte:

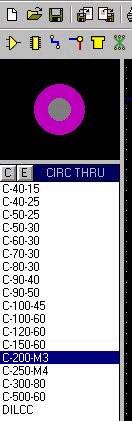

1.- Escolher a ferramenta Round through-hole pad placement.
2.- Escolher o pad adequado as nossas necessidades.
3.- Dar um click no que se necessite, para poder realizar a colocação nas quatro esquinas da placa utilizando o botão esquerdo.

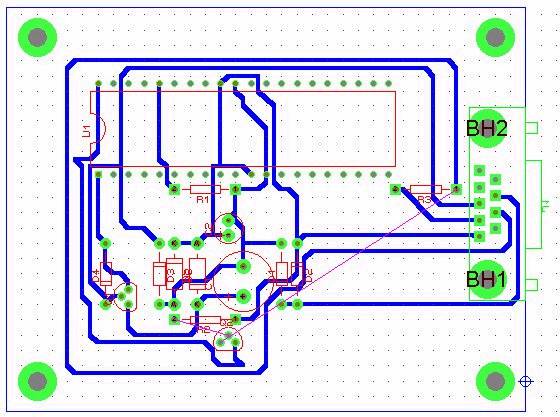

4.- Placa final obtida (Não está otimizada)

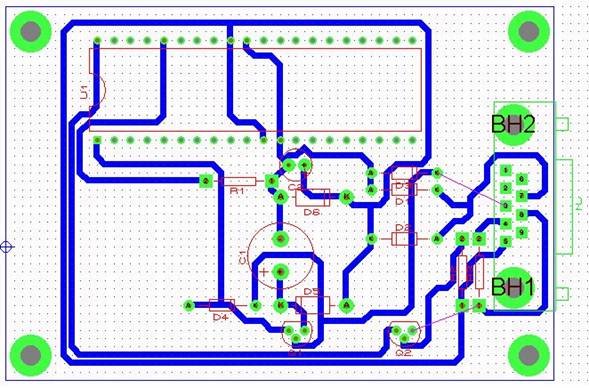

*** Placa final obtida (Otimizada)
NOTA: Esta placa não foi fabricada e provada, só se utiliza neste curso como exemplo do funcionamento do programa ARES, por isso se aconselha que seja feito uma revisão antes de levar a cabo sua fabricação.
