K.- Habilitação do compilador PIC BASIC PRO.
I.- Ingressar no menu Source.

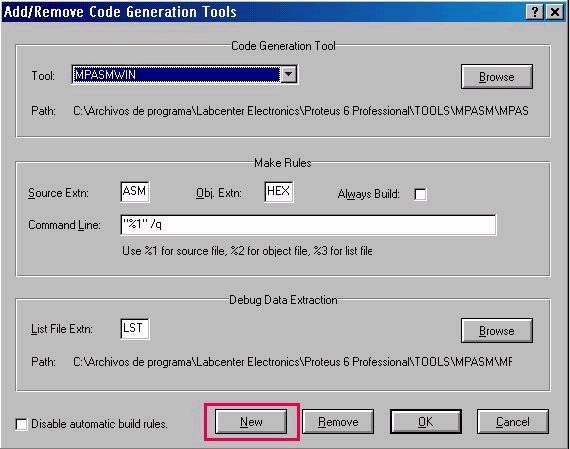

II.- Selecionar Define Code Generation Tools... e pressionar o botão NEW.

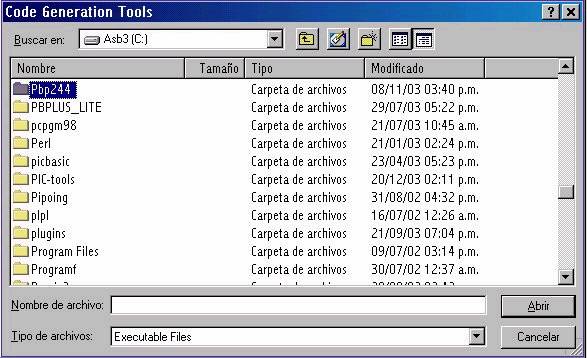

III.- Procurar a pasta na raiz de "C" com o nome Pbp244.
IV.- Ingressar na pasta Pbp244 e selecionar o arquivo Pbpw.
V.- Completar a forma como se mostra na seguinte figura e pressionar OK.
L.- Prova de funcionamento do programa BLINK. faz-se piscar um led conectado a PORTB.0

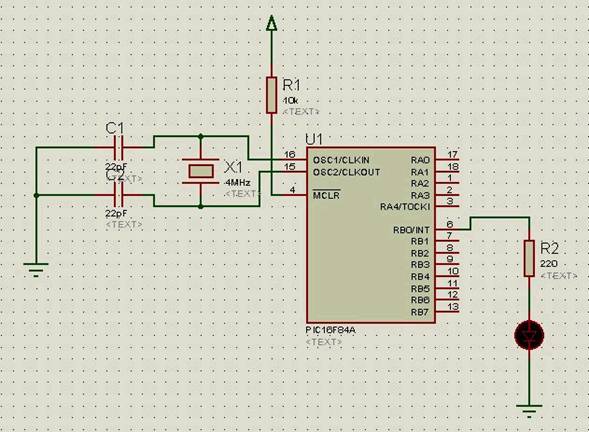

I.- Criar o seguinte circuito.
DEVICE (CAP)
DEVICE (CRYSTAL)
DEVICE (RES)
MICRO (PIC16F84A)
ACTIVE (LED-RED)
II.- Salvar o circuito em uma pasta com o nome Blink e nomear ao arquivo Blink.
III.- Copiar o seguinte texto ao NOTEPAD do Windows e salva-lo em uma arquivo de texto com o nome Blink.bas dentro da pasta Blink.
'Programa de exemplo que faz piscar a um LED conectado a PORTB.0
'cada segundo.
loop: High PORTB.0 'Acende o
LED
Pause 500 'Retardo de .5 segundos
Low PORTB.0 'Apaga o LED
Pause 500 'Retardo de .5 segundos
Goto loop 'Retorna ao loop e o LED fica
'piscando.
End
IV.- Ingressar no menu Source.

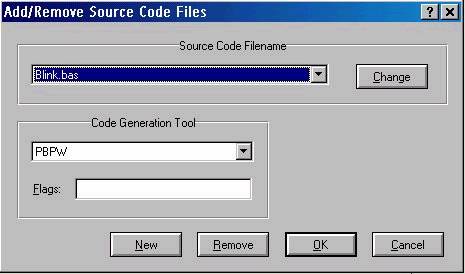

V.- Selecionar Add/Remove Source Code Files...
VI.- No Code Generation Tools escolher PBPW.
VII.- Pressionar o botão NEW.
VIII.- Selecionar o arquivo Blink.bas.
IX. Pressionar OK.
NOTA: Para que funcione todo o anterior deve haver-se incluído no PATH do sistema Windows a rota à pasta C:\PBP244, isto se consegue editando o arquivo AUTOEXEC.BAT, no que se adiciona ao final do PATH existente.
Para o Windows 2000 e XP o procedimento é diferente. tem-se que ingressar na forma System, selecionar Opções Avançadas e terá que declarar uma nova variável de entorno. Este pendente verificar estes passos.
X.- Não menu Source escolher Build All. Se tudo esta correto deve aparecer a seguinte janela a qual se pode fechar pressionando CLOSE.
XI.- Dar click com o botão direito sobre o microcontrolador e depois outro com o esquerdo para abrir a forma de configuração.
XII.- Dar um click com o botão esquerdo no ícone que mostra uma pasta aberta (que marca o retângulo vermelho).
XIII.- Selecionar o arquivo Blink.hex.
XIV.- Ajustar a freqüência do relógio a 4MHz no campo Processor Clock Frecuency.
XV.- Pressionar OK.
XVI.- Executar a simulação.
