Circuitos Osciladores
ATENÇÃO SE ALGUM DESSES CIRCUITOS NÃO FUNCIONAR E VOCÊ SAIR PREJUDICADO COM ISSO O PROBLEMA É SEU, NÃO ME RESPONSABILISE POR NADA. ESTES CIRCUITOS NÃO SÃO DE MINHA AUTORIA PORTANTO O RISCO É SEU.
Um circuito oscilador tem por função gerar correntes pulsantes (alternadas ou continuas) que podem ser de baixa ou alta frequência. Uma das aplicações de osciladores são: radio, TV,injetor de sinais, etc.
| Oscilador double T |
|
Este oscilador com amplificador operacional produz senoides em uma faixa de frequência que depende dos valores dos componentes utilizados. junto ao diagrama esta formula utilizada para determinar os valores dos componentes em função da frequência. A fonte para alimentar o circuito deve ser simétrica com tensoes entre 9 e 15V.

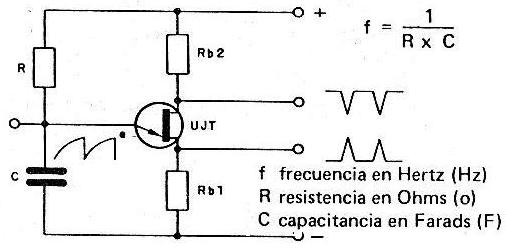

Para um oscilador de relaxação com transistor de unijunção a formula para calcular a frequência é:
Este multivibrador astavel gera na saida um forma de onda quadrada.
Caso a figura abaixo, esteja aparcendo incompleta ou manchada, clique em cima dela com o botão direito e va na opção salvar figura como, salve-a no seu PC para vela integralmente.
Obs Os circuitos que usam portas lógicas devem usar schmitt triggers e os que possuem amplificador operacional devem ser alimentados com fonte simétrica.
