Reguladores de Tensão
Toda a fonte de alimentação é formada por etapas, tais como transformação, retificação, filtragem e regulagem.
A etapa de regulação possui diversas configurações, dependendo de cada aplicação.
Entre elas temos as que fazem uso de CI´s (circuitos integrados), com saida fixa en tensão positiva e negativa.
A familia 78XX consite em reguladores integrados positivos enquanto a 79XX em negativos, em suas saida.
A tabela mosta os valores minimos e maximos para a série 78XX.

CI ReguladorTensão de entradaLembramos que estes circuitos integrados possuem proteção interna contra curto, sobrecarga e sobreaquecimento, além de não necessitar de componentes adicionais para efetuar a regulagem.
MinimoMaximo
78050725
78060825
78081025
78101228
78121430
78151730
78182033
78242638

Diagrama de blocos do regulador de tensão integrado

Elemento de referência: Forma uma tensão de referência estavel.
Elemento comparador: Compara a referência e o nivel de saida, para gerar um sinal de erro.
Elemento de controle: Pode utilizar o sinal de erro para gerar uma correção na saida.
Acrecentando alguns componentes externos podemos alterar esta configuração internar e assim aumentar essas aplicações, vejamos a seguir:

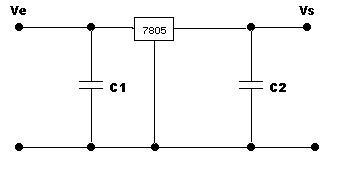

Regulador de tensão padrão
A tensão de saida depende do CI utilizado, a corrente maxima para qualquer CI desta série é de 1A.
O capacitor C1 filtra a tensão vinda da retificação, enquanto C2 desacopla a alimentação.

Regulador de tensão fixo com maior tensão de saida
Se você deseja montar uma fonte de 12V mas só tem um 7805 na bancada, o que vc faz? Simples basta acrescentar um elemento que provoque queda de tensão conforme a figura, dessa forma a tensão de saida sera a tensão do CI mas a tensão do componente.

Aumentando a tensão de saida
Caso o resistor seja substituido por um diodo zener a tensão de saida sera a tensão do CI mais a tensão zener.
Este mesmo raciocinio se aplica a diodos.

Tensão de saida ajustavel com um regulador fixo
Maior corrente de saida
A maneira mais simples é utilizar um resistor em paralelo com o CI, pois ele auxilia na condução de corrente (neste caso o CI funcionar como fonte de corrente constante).

Regulador de tensão em paralelo
Pelo fato de os CIs estarem em paralelo temos uma maior capacidade de corrente na saida (lembre-se das leis dos nós a somatória das Is que entram em um nó é a somatória das Is que saem dele).
Os diodos D1 e D2 isolam as entradas dos reguladores, enquanto D3 e D4 provocam uma queda de tensão que compensa as entradas.
Aconselha-se o uso de no maximo 5 CIs nesta configuração para evitar instabilidade.

Regulador fixo de 7A
Com o auxilio de transisitores é possivel aumentar a corrente de saida de um CI da serie 78 e 79XX, assim para corrente de até 4A sugiro um TIP 42 e para correntes superiores um 2N2955.
A Tensão de saida é fixada pelo CI e os transistores devem ser colocador sobre radiadores.

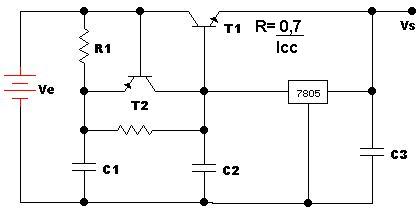

Regulador com proteção de curto na saida
No circuito anterior, caso houvesse um curto circuito na saida o CI e o transistor se queimariam.
Portanto com a proteção contra curto isso não acontece, em funcionamento normal T1 fornece corrente a saida juntamente com o CI. O resistor R é um sensor de curto circuito.

Regulador de tensão ajustavel LM317
Tensão de saida de 1,2V a 37V
Corrente de saida de 1,5A

Regulador de tensão com amplificador operacional

Exemplo de fonte de alimentação
