MATERIAL ELÉTRICO BLINDADO
Á PROVA DE EXPLOSÃO



UNIDADES SELADORAS À PROVA DE EXPLOSÃO
CARACTERÍSTICAS
- Unidades seladoras para uso nas
  posições vertical e horizontal, fa-
  bricadas em alumínio fundido ASE-
  323, à prova de explosão.
- Fornecidas com Dreno Respiro em
  latão.
- À pedido fabricada em ferro vodu-
  lar, galvanizada à fogo.
- Fornecidas nos diâmetros, 1/2”, 3/4”,
  1”, 1.1/4”, 1.1/2”, 2” e 2.1/2”.

APLICAÇÃO
- Nas entradas e saidas de caixas à
  prova de explosão, que contenham
  equipamentos que produzem faicas.
- Nas entradas e saidas acima de 2”.
- Nas passagens de tubulações de
  uma área perigosa para uma área
  não perigosa.

CLASSIFICAÇÃO
- NBR-5363/86
- NBR-9158/88
- MARCAÇÃO: BR Exd IIA e IIB IP55

INSTALAÇÃO
- Para instalação as unidades sela-
  doras são fornecidas com entradas
  rosqueadas de 1/2”, 3/4”, 1”, 1.1/4”,
  1.1/2”, 2”e 2.1/2”.
- Rosca GÁS ou NPT.
- Usar na instalação, massa tipo
  CONPOND e fibra tipo FIBER.

ACABAMENTO
- Normalmente fornecidas em esmal-
  te cinza martelado, à pedido com
  pintura em EPOXI.

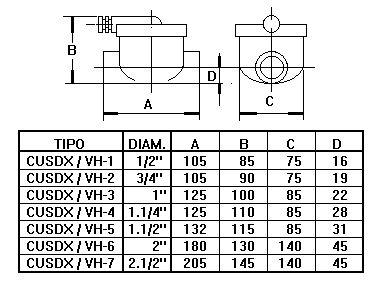

                        CUSDX/VH
