Em que frequencia estou? O vfo está "escorregando"?
Voce entra beat 0 com o colega que está a cristal, e durante o qso
o vfo pensa que está na Maratona?
Um vfo com oscilador livre, por melhores que sejam seus circuitos e
componentes, sempre "escorrega"!
Entre em qualquer frequencia na faixa dos 40m (7000 a 7300kHz) em
steps de 1kHz, sempre com a estabilidade do cristal e com um dial
digital (não é frequencímetro) indicando a frequencia  com êrro
melhor que +- 50 Hz.
Este vfo a cristal utiliza um chip pll da Philips; um microcon
trolador Pic programado; 4 displays de led de 7 segmentos
e alguns transistores.
Com duas teclas sobe/desce podemos incrementar ou decrementar a
frequencia em steps de 1 kHz, e ainda podemos colocar um pequeno c
variável no painel frontal atuando no cristal de 4 MHz (opcional)
para um variação de 1000 Hz para+ ou para-.Este variável deverá
ter um knob com um traço que após a calibração deverá estar
alinhado com um outro traço feito no painel. Este botão servirá
para fazer beat zero com o transmissor de algum colega que esteja
descalibrado e também como clarificador para ouvir ssb em um receptor
comum.
voce é Radioamador,gosta dos 40m, gosta de montagens, (como eu)
experimente este vfo para 40 m.

					Montagem


O aparêlho é composto por tres plaquetas de circuito impresso:
A placa DISPLAY PCB abriga os 4 displays de 7 segmentos
e será montada verticalmente sobre a placa MCU PCB que abriga o Pic
e seus perifericos.

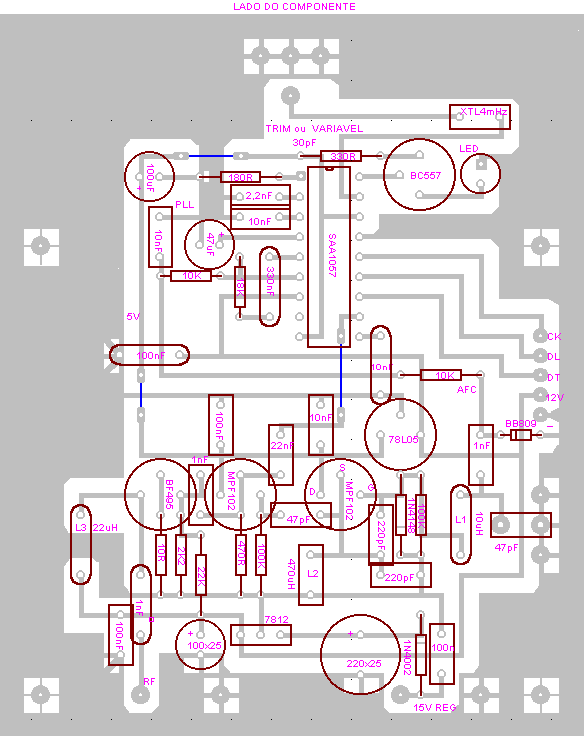

Na 3ª plaqueta PLL PCB estão montados o chip pll; o oscilador a

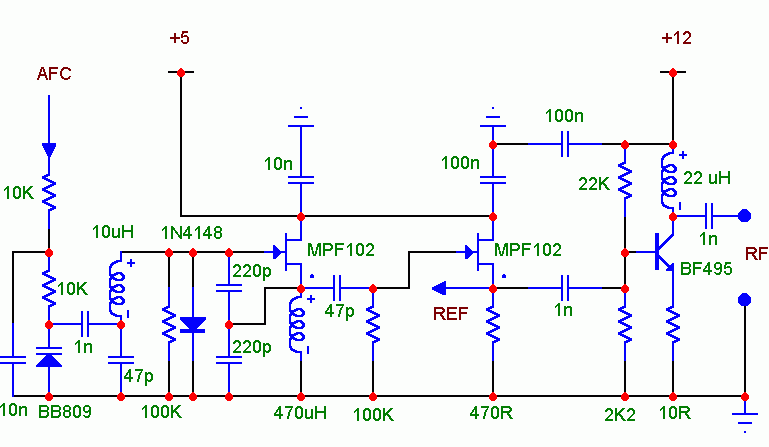

cristal; e o oscilador vco.
A placa mcu já com a placa do display soldada verticalmente será
montada sobre a placa pll e fixada com dois parafusos de 2" x 1/8".
Um pequeno chicote com 5 fios interliga a placa pll com a placa mcu.
Soldar primeiro todos os jumpers e todos os resistores, depois os
demais componentes.

					Calibração

Instrumentos necessários:
Receptor que sintonize 40m.
Chave de fenda pequena não metálica.

Duas vezes revisada cuidadosamente a montagem podemos ligar o
aparêlho. O consumo do vfo com fonte reg de 15V é de aproximadamente
80 mA. Consumo acima desse valor indica problemas.
1) ligue o vfo. Se tudo estiver correto o led na placa deverá estar
apagado e o oscilador travado na frequencia indicada pelo display.
2) Sintonize uma Broadcast qualquer (à noite) ex: 7120 kHz.
Sintonize o vfo também em 7120 kHz.
Ajuste o trimer para batimento o mais próximo possível de zero.
Com isso o vfo estará calibrado, e com êrro dentro de +- 10 Hz,
que é a tolerância permitida às Broadcasts. Caso não consiga
batimento zero verifique a precisão do cristal.
Caso tenha optado por um botão no painel, ajuste o variável para
batimento zero, coloque o botão alinhado com o traço do painel e
aperte.

					Operação

A cada toque no push booton temos um salto de 1 kHz. segurando a
tecla apertada a frequencia muda continuamente, ao alcançar 7300 kHz
volta para 7000 kHz e vice versa. Para colocar o vfo no centro da
faixa (7150 kHz) apertamos as duas teclas juntas.
Ao desligar o vfo, o pic memoriza a ultima frequencia de operação.
Um rotary encoder no lugar das teclas tornaria a operação mais agil,
porém este componente é difícil de ser encontrado e caro.

				         Fonte

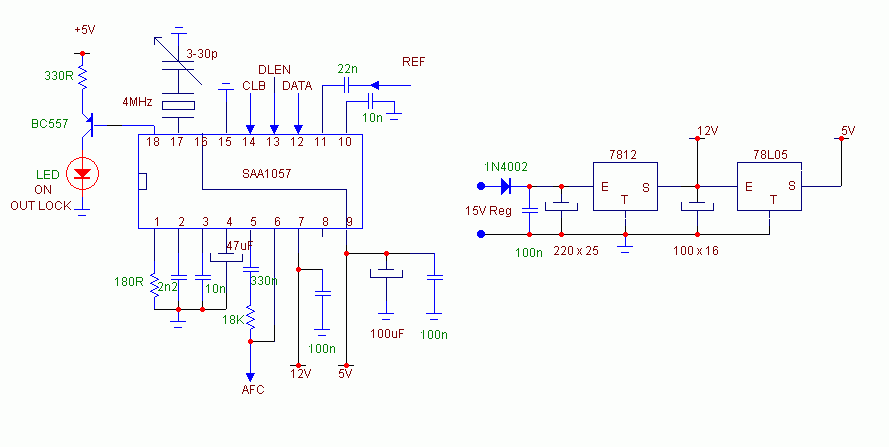

Para alimentar o vfo uma fonte com o regulador 7815 será suficiente.
Capriche na fonte. A fonte é tão importante quanto qualquer parte do
circuito.
Uma fonte com deficiencias poderá introduzir ruidos estranhos
na portadora além dos 60 Hz.
