Em uma indústria farmacêutica, é comum empregarmos
símbolos para descrever uma operação unitária
ou até mesmo um processo de fabricação inteiro.
Nesta unidade vamos estudar os equipamentos mais comuns, suas finalidades
e seus símbolos.
| Símbolo |
Equipamento |
Função |
Centrífuga |
|
Utilizada para operação de centrifugação,
que estudaremos em uma unidade mais adiante. |

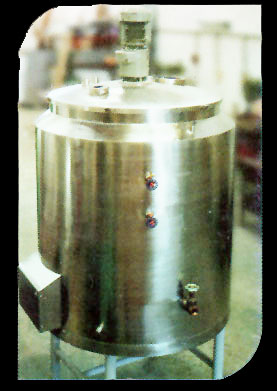

Tanque ou reator de manipulação
|
|
Tanque utilizado amplamente para misturas e reações.
Pode ser de aço inox, níquel puro, níquel-cobre,
níquel-cromo, tândalo, vidro, Glastcel, plásticos,
grafite e cobre ou suas ligas. |
Trocador de calor |
 |
Utilizado para resfriamento ou aquecimento da água utilizada
para manipulação. Quando embutido no tanque de manipulação,
serve para resfriamento do produto nele contido. |

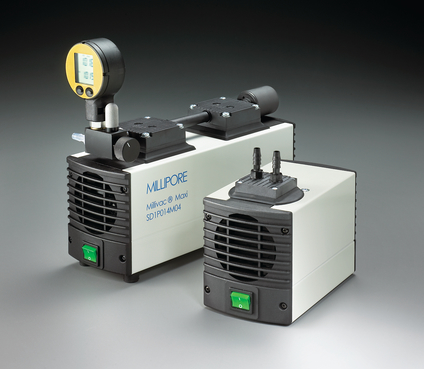

Bomba de vácuo
|
|
Serve para acelerar a velocidade de transferência de um
fluido por uma tubulação. |

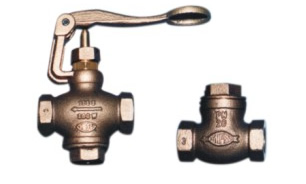

Válvula ou registro
|
|
As válvulas ou registros têm a mesma função
de uma torneira, ou seja, quando abertas deixam escoar o fluido. |

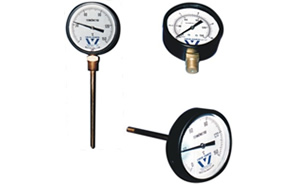

Termômetro
|
 |
O termômetro serve para medir a temperatura. Normalmente
está acoplado a um tanque de manipulação ou
a uma estufa. |
Manômetro
|
O manômetro serve para medir a pressão. Normalmente
está acoplado a um tanque de manipulação ou
a uma caldeira. |
Tanque com agitador
|
|
É utilizado para processos que requerem homogeneização
dos componentes da mistura. |

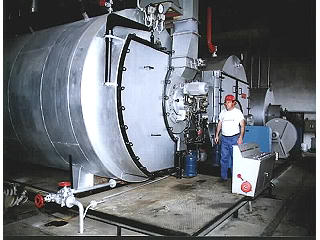

Caldeira
|
|
Serve para alimentar a fábrica com vapor e energia, além
de possibilitar a esterilização dos equipamentos cabíveis. |
Estufa industrial
|
|
Utilizada para secagem e esterilização de matérias-primas,
vidrarias e outros materiais. |
Cruzamento de tubulações
|
|
Esta simbologia indica a sobreposição de duas tubulações. |
Flange |
O flange é uma conexão. |

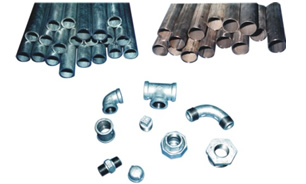

Tubulação
|
A tubulação carrega os fluidos pela fábrica. |
Tanque de armazenamento
|
|
São utilizados para guardar o produto já fabricado
por um tempo, até que seja envasado. |
