Trabalho de Acompanhamento de Obra de Fundações                   ON-Line @

                                    OBRA





Fotos











7 ª Visita -  Cravação de estacas com rebatedor e leitura da nega

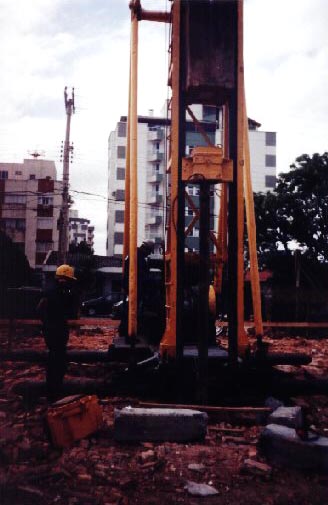

Rebatedor utilizado na cravação

 Leitura da nega que é a penetração da estaca provocada por um golpe. Devido a dificuldade de ler a penetração para um golpe, normalmente lê-se a penetração para 10 golpes. O valor da nega foi 5 mm. No detalhe, o projeto estrutural.







8 ª Visita - Arrasamento da estaca

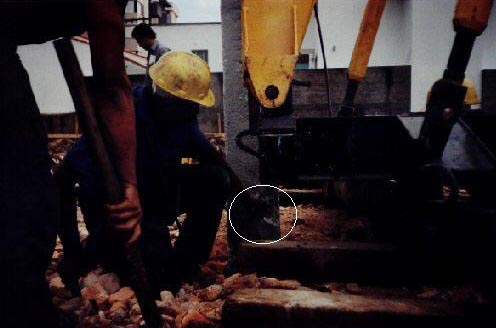

Início do arrasamento da estaca. No detalhe a talhadeira.

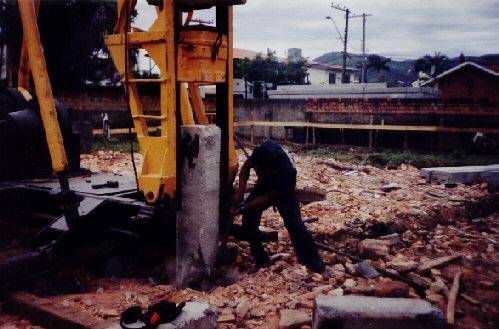

 Arrasamento da estaca com a utilização de marreta. Essa fase do arrasamento exige esforço físico  do operário, já que a marreta pesa em média 5 Kg.







9 ª Visita - Verificação de danos causados pela cravação nas edificações vizinhas

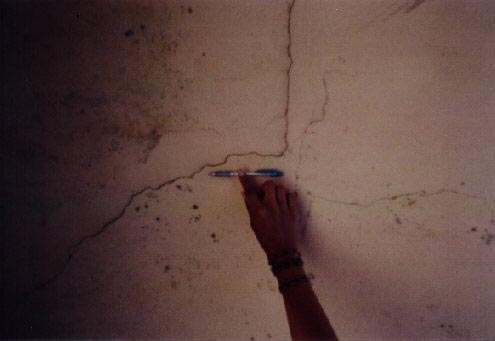

Fissuras na parede da edificação vizinha a obra. A foto foi tirada antes do início da cravação das estacas.

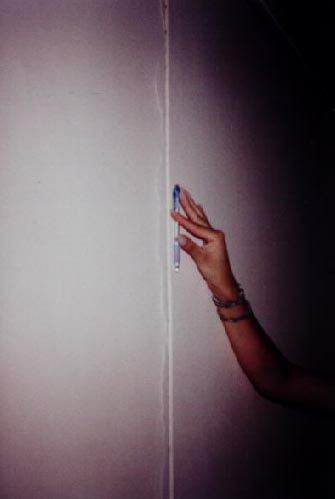

Outro ponto de fissuras na parede da edificação.
