AIM-7 Sparrow

Este es un misil guiado por radar, con cabeza de guerra de alta explosividad. La versatilidad del Sparrow le permite a aviones de alta performance atacar desde cualquier dirección, gran altitud y en todo tiempo. Es utilizado por las fuerzas aéreas de USA y la OTAN.

• Tipo: Misil aire-aire, de medio alcance, el AIM-7F entro en servicio en 1976, y el AIM-7M en 1982. Costo aproximado  por unidad u$s 125.000.
• Dimensiones: Largo 3.64 mts, envergadura 1 mts, diámetro 20 cm.
• Propulsor: Motor cohete Hércules MK-58 de combustible sólido.
• Pesos: 225 kg.
• Performance: Velocidad, alcance, clasificados. Cabeza de guerra HE de fragmentación.
• Constructor: Raytheon Co.

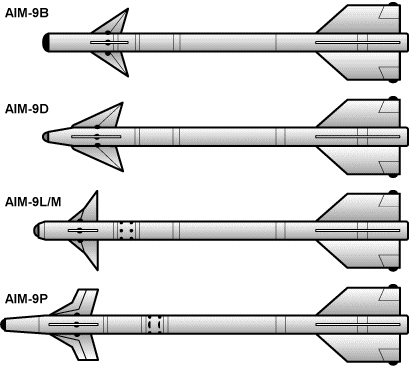

AIM-9 Sidewinder

El prototipo Sidewinder AIM-9A fue disparado por primera vez en Septiembre de 1953. La producción inicial fue designada AIM-9B en 1956. El modelo L fue el primer Sidewinder con habilidad para atacar desde todos los ángulos, incluso de frente. A la versión AIM-9M con las mejoras del L se le mejoro la capacidad de discriminación, y se redujo el humo del motor. Entregado en 1983 el AIM-9M-7 fue una modificación para responder a las exigencias del teatro de operaciones del Golfo Pérsico.  El AIM-9M y el AIM-9X son variantes en desarrollo.

• Tipo: Misil aire-aire, de corto alcance con cabeza buscadora guiada por infrarrojo, costo por unidad u$s 41.300.
• Dimensiones: Largo 2.89 mts, envergadura 63 cm, diámetro 13 cm.
• Propulsor: Motor cohete Thiokol Hercules y Bermite MK 36 Mod 11, combustible sólido.
• Pesos: 85.5 Kg.
• Performance: Alcance 16 Km., velocidad supersónico, cabeza de guerra HE de fragmentación de 9.36 Kg. de peso.
• Constructor: Raytheon Co, Ford Aerospace,Communications Corp, Loral.

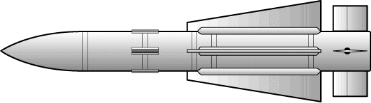

AIM-54 C Phoenix

• Tipo: Misil aire-aire, de largo alcance.
• Dimensiones: Largo 3.96 mts, envergadura 92 cm, diámetro 38 cm.
• Propulsor: De combustible sólido.
• Pesos: AIM-54A 443 Kg., AIM-54C 463 Kg..
• Performance: Alcance 150 Km., cabeza de guerra HE de 60 Kg. de peso. Guía: actualizada radar semiactivo,  radar activo (AIM-54A), actualizada radar/inercia semiactivo, radar activo (AIM-54C). Entregados 2500 (AIM-54A), cerca de 2000 (AIM-54C).
• Constructor: Hughes Missile Systems.

AIM-120 AMRAAM

El AIM-120, es un misil de nueva generación, fue desarrollo y se produce por la unión  de los Estados Unidos y la de varias naciones aliadas de la OTAN. Es un misil con capacidad todo tiempo y es el que sigue en la serie al AIM-7 Sparrow, es rápido, pequeño y con capacidad para atacar blancos a baja altitud. Incorpora un radar activo en conjunción con un sistema de referencia inercial y micro-computadora. Esto hace al misil menos dependiente del sistema de control de fuego del avión. Cuando el misil tomo un objetivo, se activa el radar de intercepción, esto permite al piloto disparar varios mísiles simultáneamente a diferentes blancos. En servicio desde Septiembre de 1991.

• Tipo:  Misil aire-aire táctico, de medio alcance, costo por unidad u$s 386.000.
• Dimensiones: Largo 3.6 mts, envergadura 53.3 cm, diámetro 17.78 cm.
• Propulsor: Motor cohete de alta performance.
• Pesos: 150.75 Kg.
• Performance: Velocidad supersónica, cabeza de guerra HE de fragmentación de alta explosividad. En la US Navy equipa a los F-14D y F/A-18, en la USAF a los F-15 y F-16. OTAN Alemania a los F-4, Inglaterra a los Tornado y Sea Harrier.
• Constructor: Hughes/Raytheon.

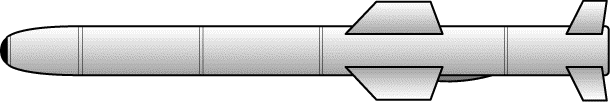

AGM-84D Harpoon

Originalmente desarrollado para la US Navy como misil anti-buque embarcado,  fue adaptado para el uso de la USAF en sus bombarderos B-52G. pudiendo llevar de ocho a doce mísiles . Es un misil todo tiempo, "sobre el horizonte". El AGM-84D entro en servicio en 1977, y en 1979 en la versión aérea, equipando al avión P-3 Orion de la US Navy. Esta capacitado para ser lanzado por barcos de superficie, submarinos, o por aviones (sin el impulsor).

• Tipo: Misil crucero anti-buque, aire-superficie, superficie-superficie, submarino-superficie. Costo por unidad u$s 720.000.
• Dimensiones: Largo 3.83 mts "versión aérea", 4.57 mts "versión naval", envergadura 91.4 cm, diámetro 34.29 cm.
• Propulsor: Teledyne Turbojet, combustible sólido para el impulsor en lanzamientos de superficie y submarinos.
• Pesos: Versión aérea 519 Kg., naval 628 Kg..
• Performance: Alcance "sobre el horizonte" excede los 120 Km. Velocidad subsónica alta. Guía radar activo, vuelo a ras del mar, monitoreado por radar altímetro. Cabeza de guerra HE de 224 Kg.
• Constructor: The Boeing Company.

AGM-114 Hellfire

• Tipo: Misil anti-tanque, de corto alcance.
• Dimensiones: Largo AGM-114A: 1.63 mts, AGM-114B/C: 1.73 /1.78 mts, envergadura 33 cm, diámetro 17.8 cm.
• Propulsor: De combustible sólido.
• Pesos: AGM-114A: 46 Kg. AGM-114B/C: 48 Kg.
• Performance: Alcance 8 Km, cabeza de guerra AGM-114A: HE de 8 Kg. de peso, AGM-114B/C: HE de fragmentación. Guía: AGM-114A: láser semi-activa, AGM-114B/C: láser semi-activa IIR/IR. Entregados cerca de 40000.

• Constructor: Rockwell International.



  ---

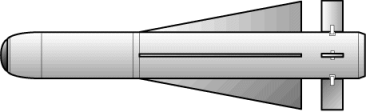

  AGM-65 Maverick

  El AGM-65 Maverick es un misil guiado aire-superficie táctico, para apoyo cercano, interdicción, y misiones de supresión, sus blancos incluyen blindados, defensas aéreas, barcos, transporte de equipos etc. Es un arma de diseño modular, con diferente combinación de guías y cabezas de guerra. El motor de propulsión es común para todas las variantes. Los A 10, F.15E, F-16 pueden llevar Mavericks, por lo general 6 en sus pilones alares, tiene capacidad "lánzalo-y-olvídalo" lo que permite al piloto hacer maniobras evasivas inmediatamente después de  disparado, o disparar a otro blanco. Durante la Tormenta del Desierto  fueron empleados mas de 5000 Maverick, causando un verdadero desastre entre las fuerzas blindadas de Irak.

• Tipo: Misil aire-superficie.
• Dimensiones: Largo 2.49/2.60 mts, envergadura 0.72 cm, diámetro 0.305 cm. Costo por unidad  17.000 a 110.000 u$s, según la variante.
• Propulsor: Thiokol TX-481, de combustible sólido.
• Pesos: AGM-65A/B, 207.90 kilogramos; AGM-65D, 218.25 kilogramos; AGM-65E, 353.2 kilogramos; AGM-65F, 365.5 kilogramos; AGM-65G, 301.50 kilogramos; AGM-65K, 360.45 kilogramos.
• Performance: Velocidad: 1150 Km/h. Guía: AGM-65B/K, electro-óptica televisión; AGM-65D/F/G, imagen infrarroja; AGM-65E, guía láser.
  Cabeza de guerra: AGM-65AB/D, 56.25 kilogramos, cono agudo; AGM-65E/F/G/K, 135 kilogramos, penetrador con fusible de retardo, extraduro.
• Constructor: Raytheon Systems Co.
