АВТОМАТ С ГЛАСОВО УПРАВЛЕНИЕ

ТЕХНИЧЕСКО ОПИСАНИЕ

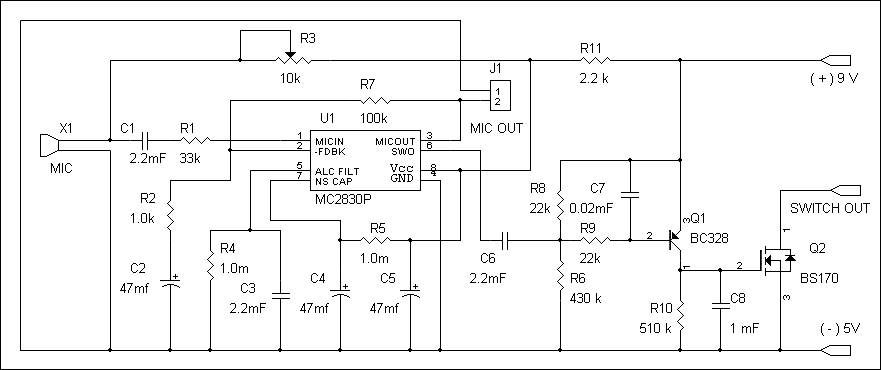

Показаната по-горе схема значително се отличава традиционните такива, чиито основен недостатък се явява неспособността точно да се разграничи гласа от околния шум. Това, разбира се довежда до лъжливи сработвания . Дадената схема в значителна степен е лишена от тези недостатъци.  Тук за датчик е използвана интегралната схема MC2830С , след която формирания сигнал управлява превключвателя, изпълнен с помощта на транзисторите Q1 и Q2 .Отчитайки разликите в честотния спектър на полезния сигнал и на шума схемата се задействува на глас и не сработва при шум. Чувствителността на гласово задействане зависи от стойността на резистора R3 и типа на електретния микрофон X1 . Диапазона на приложения на посочената схема е много широк - от областта на миниатюрните радиопредаватели в системите за контрол до автоматите за управление на осветлението и др.
