ДРОПЛЕРОВ ДАТЧИК ЗА ДВИЖЕЩИ СЕ ОБЕКТИ

ТЕХНИЧЕСКО ОПИСАНИЕ

		Технические характеристики.

	- напряжение питания 9…12 вольт
	- потребляемый ток  не более 20 мА
	- минимальный размер регистрируемого объекта   0.3 м
	- диапазон скоростей движения регистрируемых объектов
	  от 0.1 до 10 м/сек
	- температура окружающей среды  от –25 до + 60 град
	- дальность действия: обнаружение человека до 6 м, обнаружение
	  автомобиля до 30 м
	- рабочая частота  около 900 мГц
	- мощность излучения не более 0.5 – 1 мвт

     Датчик состоит из СВЧ генератора на транзисторе КТ371 (КТ368),предварительного
усилителя на транзисторе КТ3102 (КТ315) и компаратора на микросхеме К554СА3.
     СВЧ сигнал, вырабатываемый генератором, излучается штыревой антенной и после
отражения от движущегося объекта получает сдвиг по частоте, равный DFотр = 2*V*Fизл/C,
где V – скорость движения объекта, С – скорость света, F – частота передачи.
     Отраженный от объекта сигнал принимается той же самой антенной и в СВЧ генераторе,
который в этом случае работает как приемник прямого преобразования, преобразуется
в сигнал низкой (инфразвуковой) частоты.
     Фактически генератор работает как автодин. Полученные низкочастотные колебания
усиливаются предварительным усилителем и далее в компараторе преобразуются в
прямоугольные импульсы.
     При отсутствии отраженных сигналов напряжение на выходе компаратора имеет высокий
уровень. Подстроечный конденсатор в схеме СВЧ генератора служит для установления
частоты, равной резонансной частоте антенны (подбирается по максимуму чувствительности
датчика).

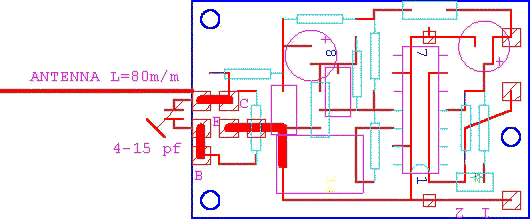

     Конструктивно датчик выполнен на печатной плате из стеклотекстолита и расположен
в пластмассовом корпусе, антенна (отрезок жесткого провода) припаяна к контактной
площадке платы и через отверстие в корпусе выходит наружу. Рекомендуеиое расположение
антенны – вертикальное. Нeпосредственно возле датчика не должно быть экранирующих
предметов.
