УЛТРАЗВУКОВ ГЕНЕРАТОР ЗА ЗАЩИТА ОТ КОМАРИ

     Все още е спорен въпроса – възможно ли е да се държат неприятните насекомите по-надалеч от нас с помощта на електрониката като им се въздейства с ултразвук. Всеки може да изпробва колко е ефективен този метод с помощта на дадената схема.

ТЕХНИЧЕСКО ОПИСАНИЕ

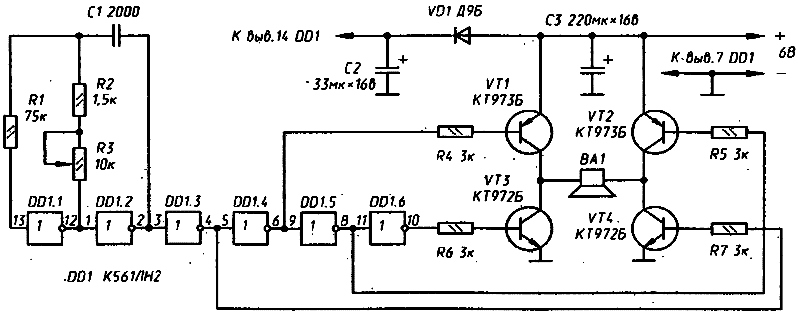

     Показаната по-горе схема е на  ултразвуков генератор, способен да работи в широк честотен диапазон. За източник на ултразвук ВА1 е използван мощен високочестотен динамичен високоговорител (пищялка), например от типа на 6ГДВ-4 . Опита показва, че те могат успешно да се използват и за честоти до около 60 kHz .
     Задаващия генератор на устройството е реализиран с инверторите DD1.1 и DD1.2 .Останалите елементи на интегралната схема формират базовите токове на транзисторите VT1...VT4, последователно с честота F=~1/2(R2+R3)C1, които превключват излъчвателя ВА1 към захранващия източник. През единия полупериод – през отпушените VT1  и VT4, а през другия – през VT2  и VT3.Транзисторите работят в ключов режим и не е необходимо да се монтират на радиатори. За показаните стойности на R2, R3 и С1 генератора покрива честотния диапазон 16...60 кГц. Тока на консумация от захранващия източник се изчислява по формулата: Iкон=(Uзах-2)/Rт    (Iкон - в ампери, Uзах- захранващото напрежение – във волтове, Rт - в ома). Най-ефективната честота на въздействие е необходимо да се подбере опитно на място ....
