ЛУМИНИСЦЕНТНА ЛАМПА БЕЗ СТАРТЕР

ТЕХНИЧЕСКО ОПИСАНИЕ

     Широко используемые люминесцентные лампы не лишены недостатков: во время их работы прослушивается гудение дросселя, в системе питания имеется стартер, который ненадежен в работе, и самое главное — лампа имеет нить накала, которая может перегореть, из-за чего лампу приходится заменять новой.

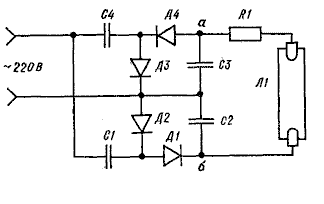

На рисунке показана схема, которая позволяет устранить перечисленные недостатки. Нет привычного гудения, лампа загораетется моментально, отсутствует ненадежный стартер, и, что самое главное, можно использовать лампу с перегоревшей нитью накала.
     Конденсаторы С1, С4 должны быть бумажными, с рабочим напряжением в 1,5 раза больше питающего напряжения. Конденсаторы С2, СЗ желательно чтобы были слюдяными. Резистор R1 обязательно проволочный, по мощности лампы, указанной в таблице.

     Диоды Д2, ДЗ и конденсаторы С1, С4 представляют двухполупериодный выпрямитель с удвоением напряжения. Величины емкостейС1, С4 определяют рабочее напряжение лампы Л1 (чем больше емкость, тем больше напряжение на электродах лампы Л1). В момент включения напряжение в точках а и б достигает 600 В, которое прикладывается к электродам лампы Л1. В момент зажигания лампы Л1 напряжение в точках а и б уменьшается и обеспечивает нормальную работы лампы Л1, рассчитанной на напряжение 220 В.
     Применение диодов Д1, Д4 и конденсаторов С2, СЗ повышает напряжение до 900 В, что обеспечивает надежное зажигание лампы в момент включения. Конденсаторы С2, СЗ одновременно способствуют подавлению радиопомех.
     Лампа Л1 может работать без Д1, Д4, С2, С3, но при этом надежность включения уменьшается.
     Данные элементов схемы в зависимости от мощности люминисцентных ламп приведены в таблице.

Бастанов В.Г.
