ОГРАНИЧИТЕЛ НА НАЧАЛЕН ТОК

ТЕХНИЧЕСКО ОПИСАНИЕ

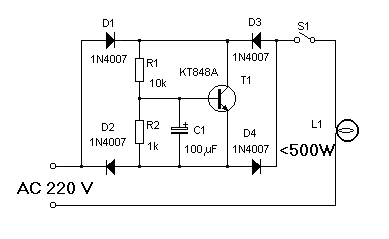

     Животът на лампите се скъсява основно от силния ток (няколко пъти надхвърлящ номиналния), който протича през тях в момента на включване на захранващото напрежение.  Показаната по-горе схема осигурява забавено подаване и плавно нарастване на напрежението 220 V към лампата L1 при затваряне на ключа S1.
     В момента на подаване на захранващото напрежение транзистора T1 е запушен и през товара не тече ток. През диодите D1 - D4 и резистора R1 кондензатора C1 започва да се зарежда. С нарастване на напрежението върху кондензатора C1 транзистора T1 започва да се отпушва и напрежението върху лампата L1 постепенно нараства, като при напълно отпушен транзистор се установява приблизително равно на номиналното. Стъпалото с транзистора T1 създава закъснение около 100 ms, което е практически незабележимо за човешкото око, но е достатъчно, за да ограничи началния ток през нагревателната нишка на лампата L1.
     Транзисторът T1 трябва да бъде с работно напрежение над 300V. За товари с консумирана мощност по-голяма от 100W същият е необходимо да се монтира на подходящ радиатор.
     Освен за лампи, ограничителят може да се използва с успех и за електродвигатели с мощност до 450W.
