 АВТОМАТ ЗА УПРАВЛЕНИЕ НА ОСВЕТЛЕНИЕТО

ТЕХНИЧЕСКО ОПИСАНИЕ

Схема, представленная выше, представляет автомат включения исвещения в тёмное время суток. В качестве датчика используется фото панель (солнечный элемент размером 12*45 мм) Использование TRIAC (Q1) позволяет получить в нагрузке двухполупериодное напряжение, что исключает мерцание ламп и повышает выходную эффективную мощность. Применение оптронной связи между цепь индикации силовой цастью упрощает схему, повышает надёжность работы и безопасность устройства. Наличие фазного напряжения на нагрузке предъявляет дополнительные требования к требованиям по технике безопасности при работе. При указанных в схеме элементах мощность в нагрузке может достигать 1000 Вт.

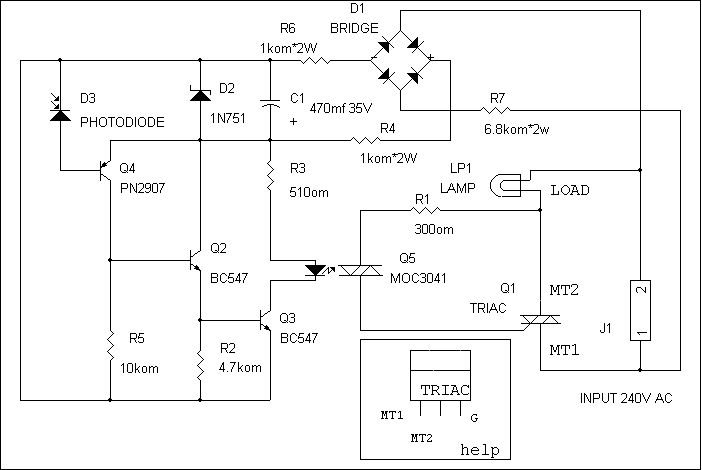

Ниже приведена аналогичная схема, где в качестве датчика используется фотодиод и для повышения чувствительности схемы немного усложнениы входные цепи.
