 РЕГУЛАТОР НА МОЩНОСТ /220V/

ТЕХНИЧЕСКО ОПИСАНИЕ

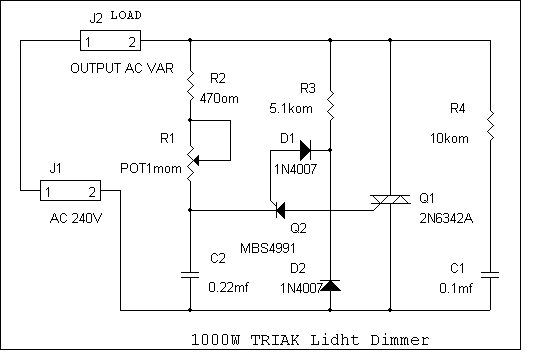

Особеност на показаната по-горе схема на регулатор на мощност е ,че тя се захранва през товара . Използването на триака Q1 дава възможност управлявания елемент да се захранва с двуполупериодно напрежение, което повишава ефективната мощност и намалява пулсирането на тока през товара ( например  намалява се мигането на лампите ) . Консумираната мощност се регулира с потенциометъра R1 . Наличието на  променливо напрежение на товара и при покой налага допълнително по-строги изисквания за обезопасяване и точно спазване на техниката за безопасност при работа с регулатора .
