УНИВЕРСАЛЕН ПРАГОВ РЕГУЛАТОР НА СИГНАЛ

ТЕХНИЧЕСКО ОПИСАНИЕ

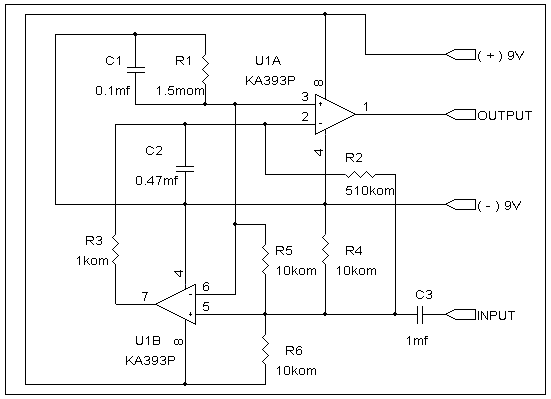

Чувствителността на показаната схема е около 1 mV , а прага на сработване 30mV. Последния се увеличава с намаляване на стойността на резистора R1. При сработване изхода на UA1, който представлява транзистор с отворен колектор се насища и задействува управляваното устройство, например НЧУ. Областта на приложение на подобни устройства е много голяма - от гласово управление в радиотехниката и телефонията до автомати или датчици , реагиращи на глас или друг нискочестотен сигнал .
