СЕНЗОРЕН РЕГУЛАТОР НА МОЩНОСТ С ИС К145АП2

ТЕХНИЧЕСКО ОПИСАНИЕ

      Устройства, собранные на  микросхеме К145АП2, обладают более широкими функциональными возможностями и позволяют при кратковременном касании сенсора включать или выключать нагрузку, при более длительных касаниях в течение 3-4 секунд плавно регулировать, например, яркость лампы накаливания от минимума к максимуму, а также обладают способностью запоминать свое предыдущее состояние до следующего касания сенсора.

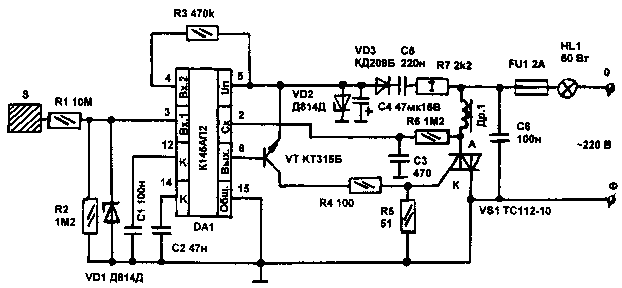

     Устройство состоит из ИС К145АП2 с соответствующими цепями коррекции и защиты, узла формирования синхроимпульса на элементах С3, R6, узла управления симистором на транзисторе VT1, R4, R5. Питается регулятор непосредственно от сети 220 В через простейший однополупериодный выпрямитель, состоящий из гасящей цепочки R7, С5 и диода VD3.
     Отрицательное стабилизированное напряжение -14 В снимается со стабилитрона VD2 и подается на вывод 5 микросхемы DA1. Дроссель Др.1 конденсатор С6 образуют фильтр для подавления высокочастотных помех, возникающих при работе регулятора.
     Регулятор не содержит дефицитных и дорогостоящих деталей. Все резисторы типа МТ-0,125, R7 - мощностью 1 Вт. В качестве R1 желательно применить высокоомный резистор типа КИМ сопротивлением 10-20 МОм или набрать его из нескольких последовательно соединенных высокоомных резисторов.
     Конденсаторы С1, С2, С3 - КМ, К10, КД, С4-любой электролит емкостью 50-100 мкф на напряжение 25 В. Конденсаторы С5, С6 типа К73-11, К73-17 на напряжение не ниже 400 В. Стабилитроны VD1, VD2 - Д814Д, диод VD3 - КД209Б. Транзистор любой из серии КТ315, симистор - ТС112-10.
     Дроссель Др.1 выполнен на ферритовом стержне диаметром 8 мм и длиной 50 мм. Содержит 150 витков провода ПЭВ 0,5-0,6 мм, намотанных виток к витку в два слоя на бумажной гильзе. После намотки дроссель необходимо пропитать лаком, в противном случае при работе регулятора возможно неприятное на слух дребезжание его витков. В качестве сенсора подойдет любая декоративная металлическая пластина.
     Обычно, изготовленный из исправных деталей и без ошибок, регулятор начинает работать сразу. Но необходимо заметить, что при нагрузке менее 60 Вт регулятор работает нестабильно, к тому же требует строгой фазировки подключения к сети согласно схеме, т.е. ноль на нулевой провод, а фазу - на фазный провод.
     Предлагаемый регулятор подключается прямо в электросеть, поэтому, налаживая и эксплуатируя его, помните об злектробезопасности. Никаких заземлений ни самого регулятора, ни корпуса, в котором он размещен, делать не надо. Подводимые провода должны быть в надежной изоляции. Устройство может быть выполнено в виде приставки к светильнику или размещено в его корпусе. При соответствующей разработке печатной платы, регулятор на БИС К145АП2 легко заменяет стандартные механические выключатели. При этом никакой переделки в электросети делать не надо. По приведенной схеме были изготовлены несколько светорегуляторов. Все начинали работать сразу, показали себя надежными и удобными в работе.

И.Рудзик, г.Хмельницкий
