ЕЛЕКТРОННА ЗАПАЛКА ЗА ГАЗОВА ПЕЧКА /=2.4V/ |
|
ТЕХНИЧЕСКО ОПИСАНИЕ |
В журналах приведено много схем для
самостоятельного изготовления
аналогичных по назначению устройств,
однако, как показывает опыт, наибольшую
сложность при изготовлении таких
устройств представляет намотка
высоковольтной катушки так, чтобы не
было пробоя у нее внутри, а также
изготовление красивого корпуса.
Приводимая ниже схема и конструкция

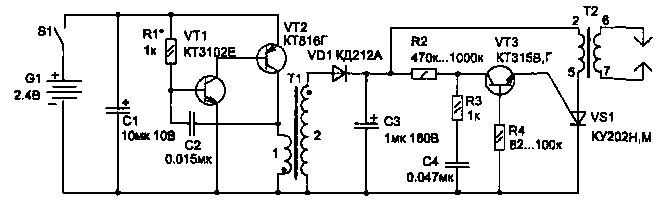

легко решает эти проблемы. Электрическая схема содержит только унифицированные и легко доступные детали, в том числе и высоковольтную катушку Т2, в качестве которой применен трансформатор строчной развертки от черно-белых миниатюрных телевизоров ТВС-70П1. Предлагаемая схема позволяет снять зависимость напряжения подаваемого в высоковольтную катушку от порога срабатывания динистора (их наиболее часто применяют), как это реализуется в опубликованных ранее схемах. Схема состоит из автогенератора на транзисторах VT1 и VT2, повышающего напряжение до 120...160 В с помощью трансформатора Т1 и схемы запуска тиристора VS1 на элементах VT3, С4, R2, R3, R4. Накопленная на конденсаторе СЗ энергия разряжается через обмотку Т2 и открытый тиристор.

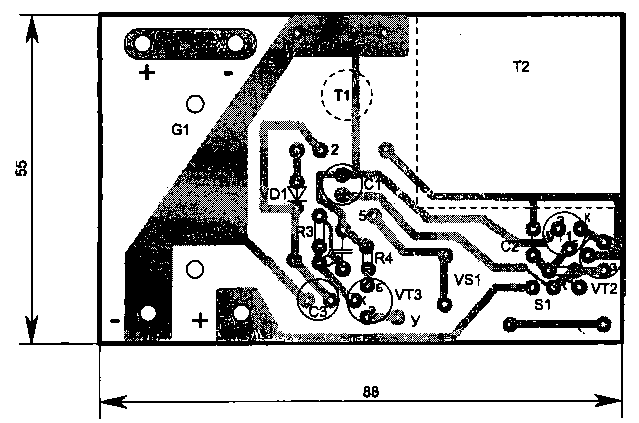

Трансформатор Т1 выполнен на кольцевом ферритовом магнитопроводе М2000НМ1 типоразмера К16х10х4,5 мм. Обмотка 1 содержит 10 витков, 2 — 650 витков проводом ПЭЛШО-0,12. Используются конденсаторы:С1, СЗ типа К50-35; С2, С4 типа К10-7 или аналогичные малогабаритные. Диод VD1 можно заменить на КД102А, Б. S1 — микровключатель типа ПД-9-2. Тиристор можно использовать любой, с рабочим напряжением не менее 200 В. Трансформаторы Т1 и Т2 крепятся к плате клеем.Вся схема вместе с двумя элементами питания А316 или аккумуляторами НКГЦ-0,45 легко размещается в пачке от сигарет с жестким каркасом(типа СТОЛИЧНЫЕ)

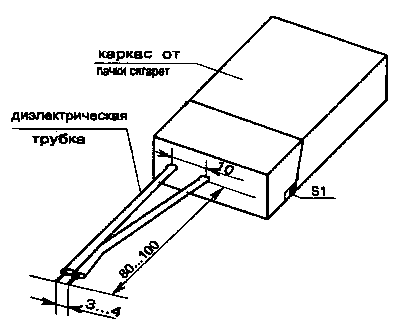

Разрядная камера
располагается между двумя жесткими
проводами диаметром 1...2 мм на расстоянии
80...100 мм от корпуса. Искра между
электродами проходит на расстоянии 3...4
мм. |
