СЕНЗОРЕН МЕЛОДИЧЕН ЗВЪНЕЦ |
![]() |
ТЕХНИЧЕСКО ОПИСАНИЕ |
Он состоит из порогового
элемента DD1.1, функцию которого выполняет
триггер Шмитта микросхемы К561ТЛ1, трех
тональных генераторов, собранных на
триггерах DD1.2, DD1.3, и DD1.4 той же микросхемы,
и усилителя мощности на составном
транзисторе VT1VT2. В исходном состоянии на входы порогового элемента через резисторы R1 и R2 поступает напряжение высокого уровня. В это время на его выходе поддерживается напряжение низкого уровня, а на выходах триггеров DD1.2, DD 1.3 и DD1.4— высокого. Генераторы не работают, составной транзистор закрыт и звонок в целом практически не потребляет энергии батареи, поэтому специального выключателя питания в нем нет. Пока сопротивление между сенсорными контактами Е1 и Е2 велико, напряжение источника питания поступает лишь на вход порогового элемента — это дежурный режим работы звонка. При одновременном касании сенсорных контактов пальцем сопротивление между ними резко уменьшается, в результате чего напряжение на входе порогового элемента снижается до низкого уровня, а на его выходе появляется напряжение высокого уровня, которое и запускает все генераторы звонка. Каждый генератор вырабатывает колебания прямоугольной формы, частота следования которых определяется в основном сопротивлением его времязадающего резистора (R3, R4, R5). Через резисторы R6— R8 сигналы всех генераторов поступают к составному транзистору VT1VT2, усиливаются им и преобразуются в мелодический звук динамической головкой, включенной в коллекторную цепь. Конденсатор С5 на входе усилителя, работающий как сглаживающий, приближает форму колебаний генераторов к треугольной. А конденсатор С1 совместно с резистором R2 образуют фильтр с частотой среза в несколько герц, уменьшающий сетевые наводки на входе устройства и одновременно снижающий влияние импульсных помех генераторов на работу порогового элемента. Все детали устройства, кроме, конечно, сенсора, динамической головки и источника питания, можно смонтировать на плате размерами примерно 55х30 мм . Все зависит от габаритов
имеющихся деталей. Транзистор КТ361 Б (VT1)
заменим на КТ361А — КТ361 Е, КТ203 с
буквенными индексами А—В, КТ208 или КТ209 с
индексами А—М, а КТ814Б(VТ2) на КТ501 с
индексами А—М, КТ814 или КТ816 с буквенными
индексами А—Г. Конденсатор С6
оксидный К50-6 или К50-3, другие
конденсаторы КЛС, КМ. Резисторы ВС,
МЛТ. Динамическая головка ВА1 мощностью
до 0,5 Вт со звуковой катушкой

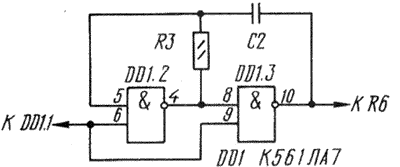

сопротивлением 8...10 Ом. Один из элементов любой
микросхемы используют в качестве
входного порогового, а свободные входы
неиспользуемых элементов соединяют с

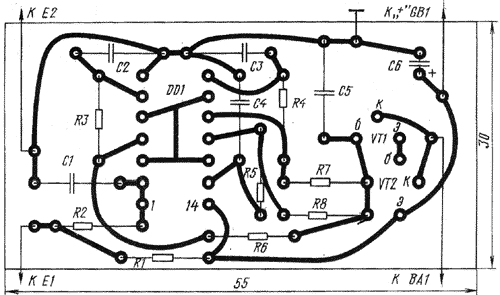

общим проводом. Соответственно придется
скорректировать монтаж деталей на плате. |
