AM/FM/SW  АКТИВНА АНТЕНА

ТЕХНИЧЕСКО ОПИСАНИЕ

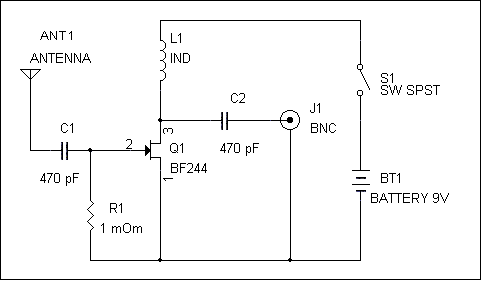

Схема представленная выше предназначена для использования с приемниками подключаемые к штыревым антеннам длиной около 0.5 м (или другого типа "не направленным"). К примеру на автомобильных радиоприёмниках. Активная антенна предназначена для работы в диапазонах AM, FM, и частично в SW диапазоне. По своей эффективности она соответствует антенне длиной около 15 метров. Индуктивность катушки L1 определяется опытным путём. Для работы в диапазоне АМ рекомендуется индуктивность 470 mH, для других диапазонов 20mH. Транзистор BF244 можно заменить на транзисторы BF245, BF572, 2N3823, 2N5245. Если в качестве питания используется другой источник, надо предусмотреть фильтр в цепи питания для защиты от помех, например конденсатор ёмкостью 0.047 mF. Вывод гнезда J1 подключается к антенне приемника.
