 Н. Ч. УСИЛВАТЕЛ С TDA 7233

ТЕХНИЧЕСКО ОПИСАНИЕ

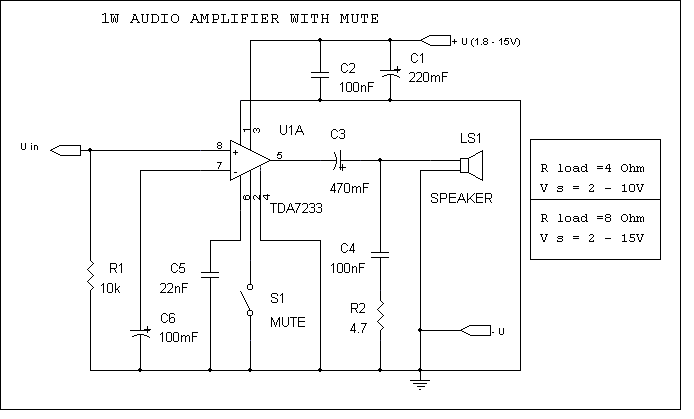

Показаната по-горе схема на Н. Ч. усилвател може да намери приложение в разговорни уредби, телефонната техника, радиоприемници и др. Схемата се отличава с лесно изпълнение,  добри параметри и практически не изисква настройки. Допълнителната възможност  за MUTE на интегралната схема разширява областа на приложение на усилвателя. Захранващото напрежение зависи от товара : при 4 ома напрежението не бива да надхвърля 10 V като при това изходната мощност е около 1.7 W , при 8 ома съответно 15V и 2.5 W . препоръчителни стойности : за 4 ома захранващо напрежение 9 V , при 8 ома 12V .
