 АВТОМАТИЧЕН ИЗМЕРИТЕЛ НА КСВ

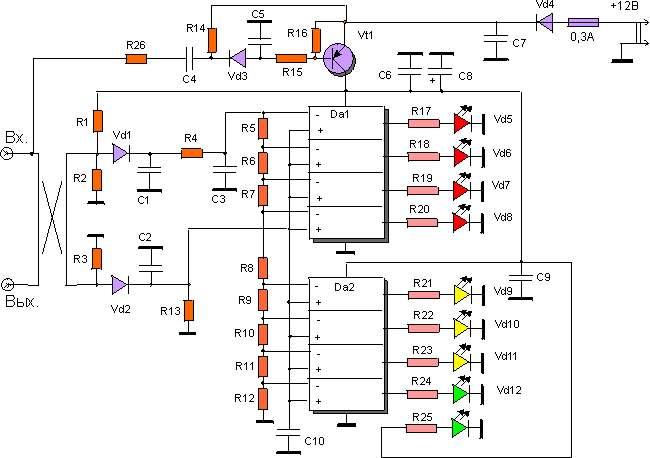

Принципиальная схема

ТЕХНИЧЕСКО ОПИСАНИЕ

Предназначен для оперативного контроля состояния антенно-фидерного тракта любительской КВ радиостанции. Индикатор в виде линейной светодиодной шкалы позволяет быстро считывать показания, что особенно удобно при использовании прибора в составе мобильного радиокомплекса.
Измеритель КСВ состоит из датчика падающей и отраженной волны, и линейно-кодового АЦП со специфической шкалой. К сожалению, стандартные модули линейных индикаторов не удается использовать из-за невозможности растянуть наиболее важный участок шкалы между значениями КСВ от 1 до 2:1.

АЦП собран на счетверенных ОУ К1401УД2 и резистивном делителе R4 - R12. При указанных на схеме номиналах шкала прибора выглядит следующим образом:

КСВ

1. 1.2. 1.3. 1.5 .1.7 .2. 2.5. 3. 5

На деталях VT1, VD3, R14 - R16, R26, C4, C5 собран ВЧ VOX, подающий на схему питание только при наличии ВЧ сигнала. Это позволяет обойтись без сетевого выключателя.

Спецификация.

R1 - 820

R2 - 50

R3 - 50

R4 - 680

R5 - 330

R6 - 180

R7 - 160

R8 - 160

R9 - 100

R10 - 180

R11 - 56

R12 - 160

R13 - 2K

R14 , R16 - 2K

R15 - 200

R17 - R24 = 680

R25 - 820

С8 - 30,0*25В

VD1 -VD3 - КД522

VD4 - КД209

VT1 - КТ3107

DA1 - DA2 - К1401УД2А,Б

Все резисторы, кроме R26, R2., МЛТ 0.25.
R2 - МЛТ 1.
R26 -
два параллельно включенных резистора МЛТ 2 номиналом   4К7.
Конденсаторы - любые керамическме > 47 nF.

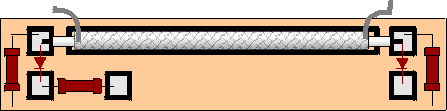

Поскольку для работы АЦП требуется гораздо больший уровень сигнала, чем для стрелочного индикатора, конструкция ответвителя несколько изменена по сравнению с традиционной. Ответвитель состоит из отрезка полосковой линии, вырезанной на двухстороннем стеклотекстолите и напаянного на нее коаксиального кабеля длинной 10 См (Рис. 2). Такая конструкция обеспечивает необходимую сильную связь при сохранении волновых сопротивлений связанных линий близкими к  50 Ом.

ВХОД ВЧ >O===========================================O< ВЫХОД

Конструкция ответвителя

 Рабочий диапазон мощностей прибора 2 - 200 Вт на частоте 30 Мгц.
При снижении рабочей частоты  минимальная мощность растет из-за влияния частотных свойств ответвителя.
