ПРОСТА СХЕМА НА ГЕНЕРАТОР НА ШУМ

ТЕХНИЧЕСКО ОПИСАНИЕ

     Настроить чувствительный усилитель или приемник можно с помощью генератора шума - прибора, генерирующего колебания в очень широком спектре частот, вплоть до сотен мегагерц.

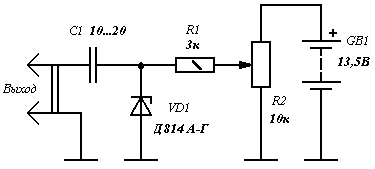

     Схема простого генератора шума, выполненного на стабилитроне Д814А...Г (можно Д808, Д810 ), показана на рис. 1. Режим генератора устанавливают переменным резистором R1.
     Выход генератора шума подключают ко входу испытуемого усилителя низкой частоты, радиоприемника, магнитофона или другого радиотехнического устройства. При нормальной работе устройства в его громкоговорителе будет прослушиваться характерный шипящий звук.
     Подавая сигнал генератора шума на вход супергетеродина, можно сопрягать его контуры. При настройке приемника с растянутыми диапазонами сопряжение контуров достаточно производить только в средней точке диапазона: приемник настраивают на среднюю частоту диапазона и добиваются максимального уровня шума на его выходе. На обзорных диапазонах сопряженно контуров производят в двух крайних точках каждого диапазона. В коротковолновой части диапазона настройку производят изменением емкости входного контура, в длинноволновой - изменением индуктивности входной цепи.
          Радио 9-72
