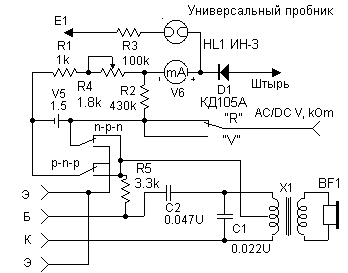

ПРОСТА СХЕМА НА УНИВЕРСАЛЕН ПРОБНИК

ТЕХНИЧЕСКО ОПИСАНИЕ

     Шкала вольтметра до 500 В, омметра - до 500 кОм.
     Позволяет определять фазу, касаясь штырём провода, а Е1 - рукой.
     Включает очень удобный пробник транзисторов - даже не зная выводов, можно легко и быстро их определить, и кроме того узнать по звуку "частоту" транзистора. Наладки не требует (кроме подбора R1, R2, R3, если у вас другой микроамперметр).

     Детали:
Микроамперметр - М4762, М4283, М476 или другой.
Телефон - низкоомный (ДЭМШ-1-).
Трансформатор - выходной от карманных радиоприёмников.
